Тахион УЗЛ-И исп.1

Код: 1302430
Розн. цена: 233 бел. руб.
Официальная
гарантия
Бесплатная доставка
от 1000 руб.
Товар
сертифицирован
в 1 клик
Описание

Описание Тахион УЗЛ-И исп.1

Устройство защиты УЗЛ-И исп.1 предназначено для защиты оборудования распределительных сетей аппаратуры промышленной автоматизации, линий последовательного интерфейса RS-485 и его аналогов, сигнальных линий систем управления и измерения от импульсных перенапряжений (грозовых, электростатических разрядов и др.) в пределах 2 ÷ 3 зон молниезащиты (в соответствии с МЭК 61312-1). Защищаемое оборудование: контроллеры систем сигнализации и автоматизации, исполнительные устройства, системы телеметрии и учёта и т.д.

Устройство по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.

Степень защиты IP66 в соответствии с ГОСТ 14254. Конструктивно УЗЛ-И исп.1 выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях. Климатическое исполнение соответствует УХЛ1, 5 ГОСТ 15150. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Технические характеристики Тахион УЗЛ-И исп.1

№ п/п Характеристика Значение
1 Номинальное рабочее напряжение UN 5 В DC
2 Макс. длительное рабочее напряжение UС 6,5 В DC
3 Номинальный рабочий ток IN 100 мА
4 С2 Номинальный ток разряда (8/20 мкс) In Линия-линия / линия-земля 2 / 2 кА
5 Суммарный импульсный ток (8/20 мкс) 4 кА
6 С2 Уровень напряжения защиты UP при In, не более Линия – линия (A – B) Линия – сигнальная земля (A, B – SG) Линия –защитная земля: (A, B, SG) – (PE-GDT) 15 В 15 В 600 В
7 Время срабатывания tA, не более Линия-линия / линия-земля 10нс/100нс
8 Вносимое сопротивление на цепь, не более 4,7 Ом
9 Скорость передачи данных, не более 1 Мбит / сек
10 Диапазон рабочих температур – 55°С … +85°С

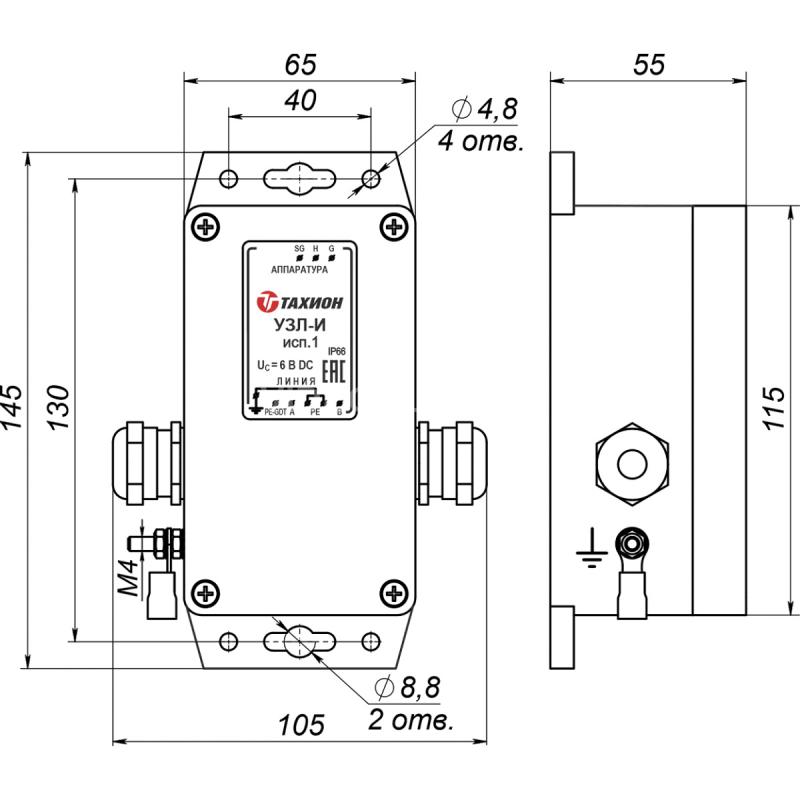

11 Габаритные размеры, см 105х145х55 мм
12 Масса с упаковкой, не более 300 г
13 Кабельный ввод PG11, Ø кабеля 6 ÷ 10 мм (2 шт.)
14 Сечение заземляющего провода, не более 2,5 мм2
15 Категория испытаний по МЭК 61643-21 С2
