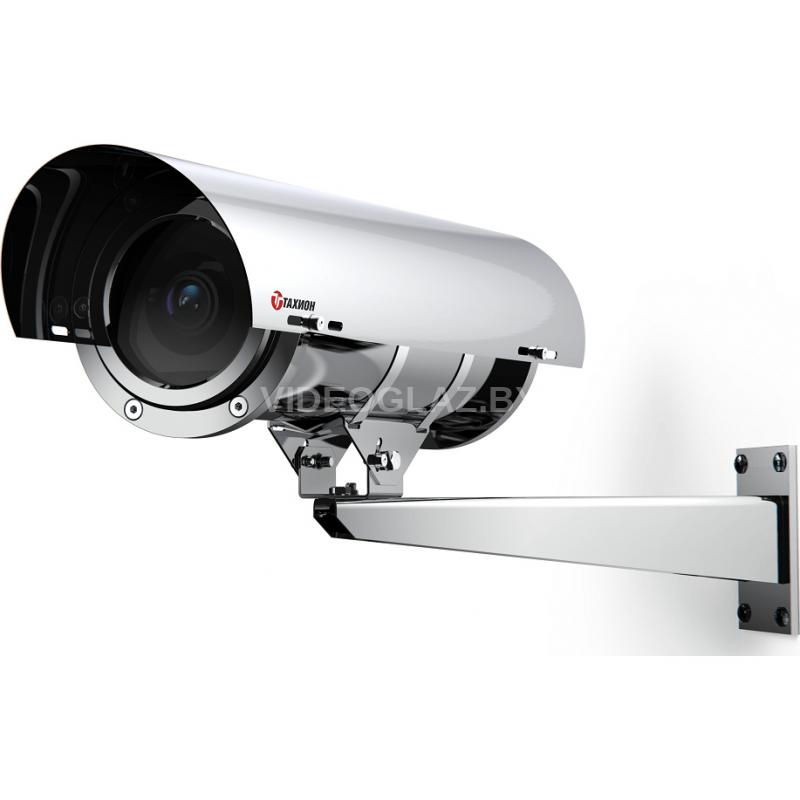

Тахион ТВК-81-IP-8Г-V410-PoE+ Ex

Код: 1300199
Розн. цена: 20320 бел. руб.
Официальная
гарантия
Бесплатная доставка
от 1000 руб.
Товар
сертифицирован
в 1 клик
Описание

Описание Тахион ТВК-81-IP-8Г-V410-PoE+ Ex

Видеокамера сетевая наружной установки ТВК-81-IP-8Г-V410-PoE+ Ex предназначена для визуального (на экране монитора) наблюдения охраняемых (контролируемых) объектов во взрывоопасных зонах классов 1, 2, 21 и 22 (при классификации по зональному принципу), где возможно образование взрывоопасной смеси группы I и взрывоопасных газовых смесей подгрупп IIА, IIВ, IIC, пылевых сред подгрупп IIIА, IIIВ, IIIC, температурных классов Т1-Т6 или взрывоопасные зоны класса В-I, В-Iа, В-Iб, В-Iг, согласно главе 7.3 «Правил устройства электроустановок» (ПУЭ).

Видеокамера произведена в термокожухе ТГБ-8Г Ex, выполненном в виде взрывонепроницаемой оболочки по ГОСТ 31610.0 (IEC 60079-0), ГОСТ IEC 60079-1, ГОСТ IEC 60079-31 с маркировкой взрывозащиты РВ Ех db I Mb X / 1Ех db IIC Т6 Gb Х / Ех tb IIIC Т80°C Db cо степенью защиты IP66/IP68, обеспечиваемой оболочкой, и по уровню защиты относится к взрывобезопасному электрооборудованию.

Видеокамера обеспечивает:

  • автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
  • безаварийное включение электропитания IP-видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход IP-видеокамеры из строя при запуске;
  • охлаждение IP-видеокамеры при повышенных температурах (встроенный вентилятор).

Модуль IP-видеокамеры изолирован от корпуса термокожуха. Смотровое окно выполнено из ударопрочного калёного стекла. Видеокамера выпускается по техническим условиям ТУ 26.30.50-083-31006686-2021.

Видеокамера соответствует:

  • техническим требованиям – ГОСТ Р 51558;
  • требованиям безопасности – ГОСТ Р МЭК 60065;
  • требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
  • III классу степени защиты от поражения электрическим током по ГОСТ 12.2.007.0;
  • климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
  • степени защиты – IP66/IP68 по ГОСТ 14254.

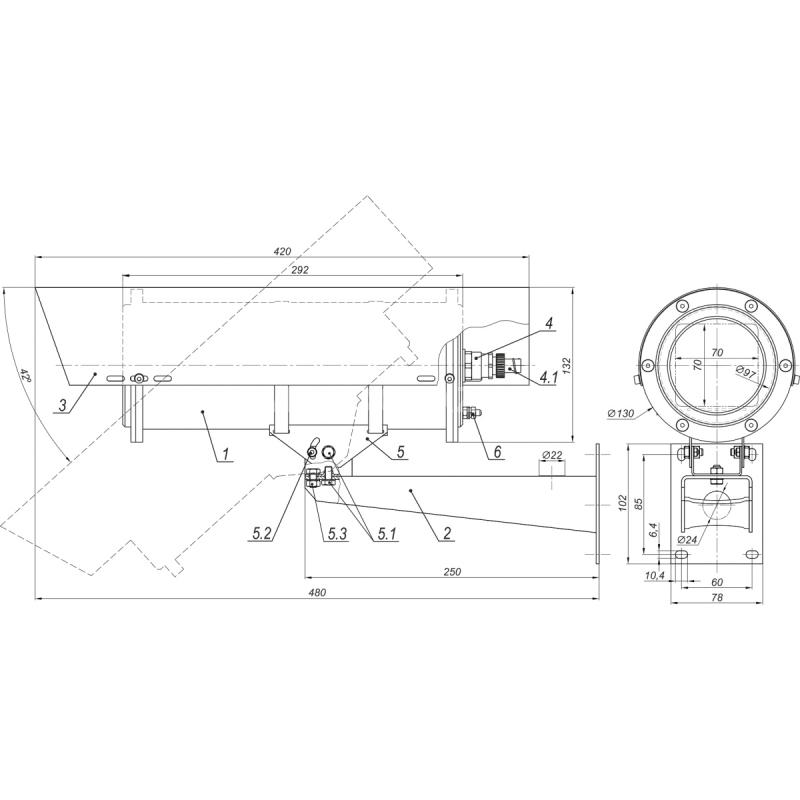

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:

1. Видеокамера серии ТВК
2. Кронштейн
3. Солнцезащитный козырёк
4. Кабельный ввод для небронированного кабеля – Ø кабеля 3,1–8,6* мм – 2 шт.
4.1. Держатель металлорукава (РЗ-ЦХ-12 или МРПИ-12  – Øвн./ Øнар=12/15 мм)
5. Шарнир
5.1 Болты фиксации шарнира М6 – 4 шт.
5.2 Винты фиксации шарнира М4 с цилиндрической головкой S=3 мм – 2 шт.
5.3 Болт и гайка фиксации шарнира
6 Клемма заземления

* Кабельные вводы для кабелей другого диаметра и других металлорукавов, а также для бронированных кабелей устанавливаются по отдельной заявке.

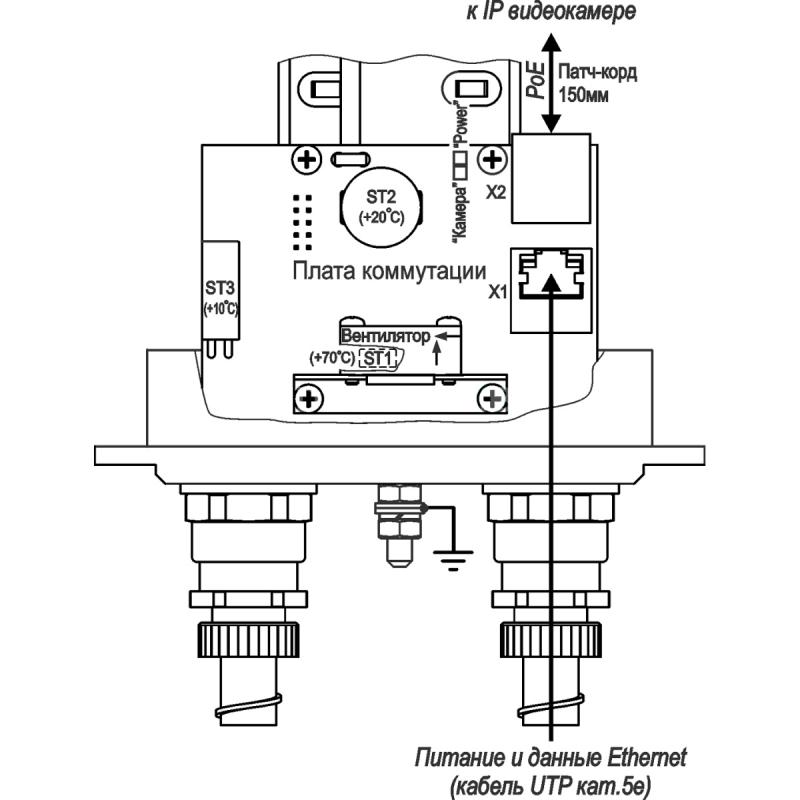

СХЕМА ПОДКЛЮЧЕНИЯ:

   

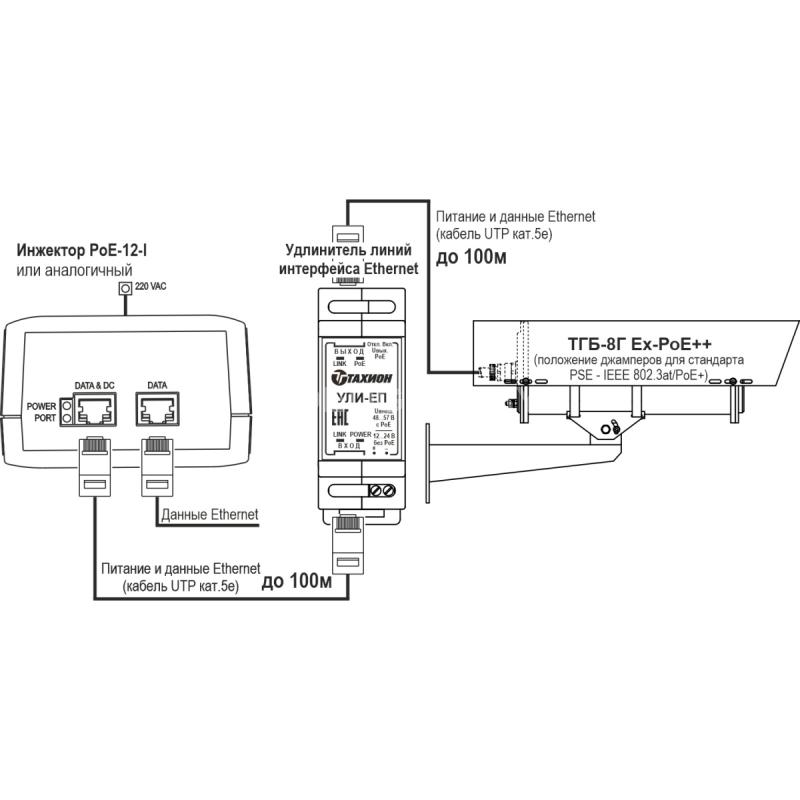

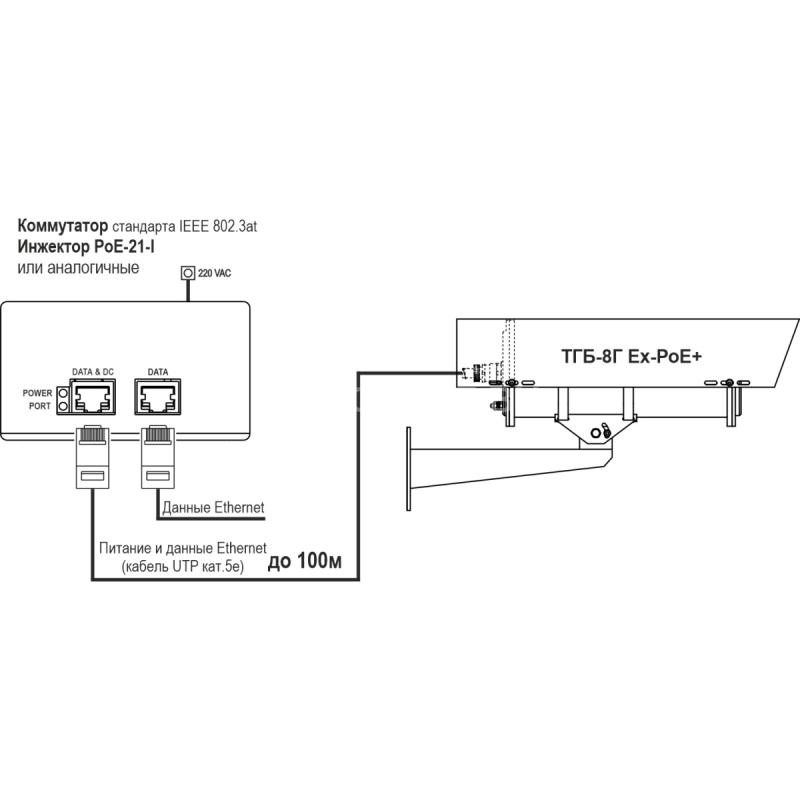

ПРИМЕРЫ ПОДКЛЮЧЕНИЯ ВИДЕОКАМЕР:

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ВИДЕОКАМЕРЫ:

Технические характеристики Тахион ТВК-81-IP-8Г-V410-PoE+ Ex

Модель встроенной видеокамеры Evidence Apix Box/S2 Expert (III)
Разрешение 1920х1080 (2 Мр)
Чувствительность 0,001 лк (цвет)/ 0,0001 лк (ч/б)
Объектив 4-10 мм
Напряжение питания IEEE 802.3at (PoE+) (см. таблицу ниже)
Passive PoE 48…56 В (см. таблицу ниже)
Стандарты IP-видеокамеры Ethernet 10/100BASE-TX
IEEE 802.3af
Напряжение / ток внутреннего источника питания для доп. устройства –
Температура вкл./откл. обогрева +20°С±3°С / +25°С±3°С
Температура вкл./откл. холодного запуска -10°С±3°С / -15°С±3°С
Максимальная рабочая дальность 100 м (см. таблицу ниже)
Потребляемая мощность, не более 25 Вт
Диапазон температуры окружающей среды при эксплуатации -60°С … +50°С
Влажность воздуха до 100% при +25°С
Устойчивость к несанкционированным действиям (НСД) II (средняя) по ГОСТ Р 51558
Устойчивость к низким температурам III (высокая) по ГОСТ Р 51558
Устойчивость к внешним воздействиям III (высокая) по ГОСТ Р 51558
Степень защиты оболочки IP66/IP68 по ГОСТ 14254
Устойчивость к импульсным помехам по цепям Ethernet класс 2 по ГОСТ Р 51317.4.5
Материал корпуса нержавеющая кислотостойкая аустенитная сталь
Габаритные размеры см. рисунок
Масса с упаковкой, не более 8 кг
Режим работы круглосуточный

Температура окружающей среды, при которой гарантирован холодный запуск видеокамеры в зависимости от длины линии и напряжения на выходе источника питания:
