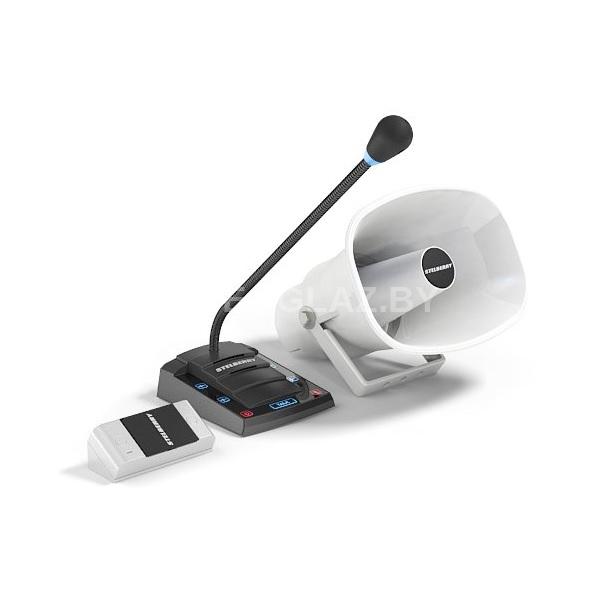

STELBERRY S-505 - комплект переговорного устройства клиент-кассир для АЗС с системой громкого оповещения.

Описание переговорного устройства клиент-кассир STELBERRY S-505

Переговорное устройство клиент-кассир для АЗС STELBERRY S-505 предназначено для оповещения громкой связи и оборудования системой клиент-кассир кассовых узлов с закрытым передаточным лотком, а также для кассовых узлов с отрытым лотком или кассовым окном при условии, что между пультом кассира и панелью клиента акустический путь будет составлять не менее двух метров. Основным существенным отличием модели STELBERRY S-505 от STELBERRY S-500 является наличие встроенного аудиоусилителя D-класса. Встроенный усилитель в STELBERRY S-505 экономит не только место в помещении кассы, но и сокращает оконечную стоимость всей системы громкой связи для АЗС. При этом повышается надежность системы оповещения, так как минимизировано количество разъёмных кабельных соединений.

Области применения переговорного устройства клиент-кассир для АЗС STELBERRY S-505

• АЗС, где часто требуется оповещение громкой связи для обращения оператора-кассира к водителям

• Громкое оповещение в кассах павильонов экскурсионных бюро для объявления экскурсионных туров
• Система трансляции в кассах парков развлечений для объявлений посетителям по работе аттракционов
• Система трансляции в кассах театров для объявлений о наличии билетов и репертуара
• Система оповещения в кассах речных вокзалов для объявлений об отправлении судов
• Громкая связь в кассах автовокзалов для объявлений автобусных маршрутов и вызова водителей

Таблица сравнения моделей переговорных устройств «клиент-кассир» серии STELBERRY S-500

Комплект поставки переговорного устройства с громкой связью для АЗС STELBERRY S-505

В комплект поставки переговорного устройства с громкой связью для АЗС STELBERRY S-505 входит:

• пульт кассира со встроенным аудио усилителем класса «D», для оповещения громкой связи;

• антивандальная панель клиента, для общения кассира с клиентом через кассовое окно;
• угловое крепление панели клиента, для удобства размещения панели на кассовом окне;
• необходимый набор крепежа для монтажа панели клиента;
• соединительный кабель, для подключения панели клиента к пульту кассира;
• трансформаторный блок питания с выходным стабилизированным напряжением +12В;
• уличный рупорный громкоговоритель с кабелем длиной 15 метров, для подключения громкоговорителя к пульту кассира;
• инструкция и упаковочная коробка.

внутри пульта кассира STELBERRY S-505, размещен аудиоусилитель класса «D»

В отличие от модели STELBERRY S-500, внутри пульта кассира STELBERRY S-505, размещен аудиоусилитель класса «D». Усилители такого класса позволяют создавать усилительные устройства небольших габаритов с высокой выходной мощностью. Дополнительно габариты усилителя снижены за счет применения миниатюрных компонентов поверхностного монтажа. Мощности встроенного усилителя с избытком хватает для подключения 15-ваттного рупорного громкоговорителя, и этого полностью достаточно для громкого оповещения территории АЗС. С применением встроенного аудиоусилителя D-класса внутри пульта кассира STELBERRY S-505, отпала необходимость в приобретении отдельного трансляционного усилителя для построения системы трансляции звукового оповещения на прилегающую территорию.Однако, если требуется система трансляции с несколькими громкоговорителями, распределённая по большой территории или по нескольким помещениям, то потребуется использование модели STELBERRY S-500 с внешним трансляционным усилителем.

Для организации громкого оповещения, мы комплектуем уличный рупорный громкоговритель кабелем длиной 15 метров

В большинстве случаев, рупорный громкоговоритель устанавливается достаточно близко к кассе. И для подключения громкоговорителя к пульту кассира не требуется очень длинного кабеля. Для организации громкого оповещения, мы комплектуем уличный рупорный громкоговоритель кабелем длиной 15 метров. Кабель громкоговорителя уже оканчивается разъёмом для подключения к пульту кассира. То есть, необходимо просто проложить кабель и соединить с его с пультом кассира. Кабель, подключенный к громкоговорителю, морозостойкий, и рассчитан на работу при температуре до -40°С. Для многолетней надёжной эксплуатации, ту часть кабеля, которая будет находиться на улице, и которая может быть подвержена солнечной радиации, необходимо защитить стойкой к ультафиолету гофрированной трубой ПВХ. Такая простая мера позволит предохранить изоляцию кабеля от деградации под действием ультрафиолетовых лучей солнца.

Конструкция рупорного громкоговорителя для системы трансляции состоит из минимально необходимого количества деталей

Конструкция рупорного громкоговорителя для системы трансляции состоит из минимально необходимого количества деталей, что благоприятно сказывается на его высокой надёжности и долгом сроке службы. Для получения более мощного звукового потока в одном направлении корпус громкоговорителя выполнен в виде рупора. Специальный акустический конус, который располагается внутри рупора по его центральной оси, механически помогает формировать и дополнительно усиливать звуковой поток. Мембрана звукового излучателя защищается от механических повреждений специальными защитными накладками, которые в свою очередь участвуют в формировании мощного звукового потока. Толщина и форма защитных накладок подобрана так, чтобы при рабочем ходе мембраны излучателя, практически полностью выдавливался воздух из под пространства находящегося под защитными накладками, создавая таким образом повышенное звуковое давление в истоке рупора. Внешне корпус громкоговорителя состоит из двух частей - рупора и задней крышки. Форма поверхностей соединения рупора и задней крышки подобрана так, чтобы в собранном состоянии исключалось проникновение атмосферных осадков внутрь рупорного громкоговорителя. Простая и надежная конструкция рупорного громкоговорителя позволяет свободно эксплуатировать его в широком диапазоне температур в различных климатических зонах.

КНОПКИ УПРАВЛЕНИЯ ПЕРЕГОВОРНЫМ УСТРОЙСТВОМ. ПУЛЬТ «КАССИР»

Работа в режиме клиент-кассир

После подключения блока питания к пульту переговорного устройства и включения блока питания в электрическую сеть, пульт кассира находится в дежурном состоянии. Кнопка включения пульта подсвечена половинной яркостью. После нажатия кнопки включения пульта, эта кнопка начинает светиться полной яркостью, включается подсветка микрофона на «гусиной шее» и включается подсветка половинной яркостью кнопок регулировок громкости динамика пульта и чувствительности микрофона пульта, подаётся питание на панель клиента. Переговорное устройство готово к общению клиента с кассиром в дуплексном режиме. Громкость пульта кассира регулируется кнопками увеличения и уменьшения громкости. Чувствительность микрофона пульта кассира регулируется кнопками увеличения и уменьшения чувствительности. В информационной статье, размещённой на сайте, даны рекомендации по монтажу и настройке переговорного устройства. При необходимости, микрофон пульта может отключаться и включаться кнопкой отключения микрофона пульта. При отключенном микрофоне включена подсветка кнопки отключения микрофона пульта и подсветка микрофона на «гусиной шее» отключена. Регулировка чувствительности микрофона пульта одновременно служит регулировкой громкости панели клиента.

Работа в режиме громкого оповещения

После подачи питания на пульт кассира, питание также подаётся и на встроенный аудиоусилитель D-класса, который тут же переходит в дежурный режим ожидания, практически не потребляя энергии. После включения пульта кассира кнопкой включения пульта, встроенный аудиоусилитель продолжает находиться в дежурном состоянии. При необходимости воспользоваться системой оповещения, после нажатия кнопки громкого оповещения «TALK», встроенный усилитель выходит из спящего режима, позволяя сделать объявление через рупорный громкоговоритель. После завершения объявления и отпускания кнопки «TALK», встроенный аудиоусилитель снова переходит в дежурное состояние. Такой режим работы позволяет минимизировать потребление электрической энергии в те моменты, когда оповещение громкой связи не используется, в отличие от других внешних трансляционных усилителей, которые постоянно находятся в активном режиме. Регулировка громкости встроенного аудиоусилителя осуществляется кнопками увеличения и уменьшения чувствительности микрофона при нажатой и удерживаемой кнопке «TALK». Эти регулировки никак не влияют на чувствительность микрофона пульта в режиме клиент-кассир, выполненные без нажатия и удержания кнопки «TALK».

НАЗНАЧЕНИЕ РАЗЪЕМОВ ПУЛЬТА «КАССИР»

На задней части пульта кассира переговорного устройства клиент-кассир для АЗС STELBERRY S-505 установлены коммутационные разъёмы для подключения блока питания, панели клиента, разъём линейного аудиовыхода и разъём рупорного громкоговорителя. Разъём питания предназначен для подключения трансформаторного стабилизированного блока питания с выходным напряжением +12В. Панель клиента подключается штатным кабелем КСПВГ 4-0.12. Для подключения панели клиента используется телефонный разъём TJ4P4C. Назначение контактов разъёма слева направо, как на изображении:

• 1 - белый - питание панели +12В;

• 2 - желтый - аудиосигнал;
• 3 - зеленый - общий;
• 4 - коричневый - управление режимами работы панели.

На разъёме линейного выхода (RCA) присутствует смешанный сигнал разговора клиента с кассиром. Этот смешанный аудиосигнал разговора может быть подан на вход аудио или видеорегистрирующего устройства оборудованного линейным аудио входом, который в свою очередь рассчитан на амплитуду входного сигнала в 1В. На разъёме рупорного громкоговорителя присутствует усиленный сигнал встроенного аудиоусилителя D-класса. Для подключения к этому разъему используйте только штатный рупорный громкоговоритель, идущий в комплекте. Использование других рупорных громкоговорителей похожих размеров может привести к потере работоспособности системы громкого оповещения.

Угловое крепление панели клиента

Микрофон панели клиента всенаправленный и хорошо слышит голос человека, как перед панелью, так и сбоку от неё. Поэтому, в тихих помещениях угловое крепление панели может быть не востребовано. В условиях улицы и в шумных помещениях положение панели уже будет иметь существенное значение. При окружающих шумах решающее значение будет оказывать звуковое давление голоса человека на мембрану микрофона. Поэтому, использование углового крепления позволяет повернуть панель в сторону клиента, и тем самым повысить качество связи клиент-кассир в сложных акустических условиях.

Защитный козырёк

При использовании панели клиента на открытом пространстве, дождевая вода и растаявший снег могут затекать в отверстие микрофона, образуя водяную пробку, что приводит к временной глухоте микрофона. А при длительной эксплуатации панели в таких условиях на поверхности микрофона может образоваться жесткая плёнка из грязи растворённой в дождевой воде или растаявшем снеге, что приведёт к постоянной глухоте микрофона панели. Для защиты микрофона панели от затекания воды при использовании панели на открытом пространстве, выпускается защитный козырёк S-005, который приобретается отдельно у любого из дистрибьюторов STELBERRY.

Конструкция панели клиента

Панель клиента S-100, используемая в составе переговорного устройства клиент-кассир для АЗС STELBERRY S-505, антивандальная и изготовлена из алюминиевого сплава, окрашеного специализированной краской стойкой к царапинам. Мембрана динамика панели изготовлена из майлара и не боится влаги и низких температур. От механических повреждений динамик панели защищён накладкой из алюминиевого сплава, окрашенного в чёрный цвет краской стойкой к царапинам. Панель клиента предназначена для эксплуатации на улице и в паре с защитным козырьком S-005 обеспечивают класс защиты IP-64. Все электронные элементы внутри панели защищены от воздействия влаги специальным влагостойким покрытием.

Чувствительный микрофон панели в тихих условиях позволяет слышать говорящего на расстоянии до восьми метров от панели. В условиях оживленной улицы система шумоподавления снизит чувствительность микрофона и ограничит расстояние слышимости голоса 0,5 - 1 метром. Если фон окружающих шумов в месте установки панели клиента будет находиться на уровне 74 дБ, то автоматика дуплексного режима перестанет справляться со своей задачей. При таком высоком уровне уличного шума, вместо переговорного устройства клиент-кассир STELBERRY S-505 следует использовать переговорное устройство STELBERRY S-515, которое кроме дуплексного режима, снабжено симплексным режимом, и позволяет кассиру в симплексном режиме вручную управлять направлением разговора с клиентом.

Технические характеристики STELBERRY S-505

• Модель S-505

• Полоса пропускания (Гц) 100...8200
• Линия связи 4-х проводная
• Дальность линии связи до панели клиента (метров) до 300
• Кнопка вызова -
• Тип кнопки -
• Мощность рупора (Вт) до 15 -
• Мощность пульта оператора и панели клиента (Вт) 1.0
• Шумоподавление автоматическое -
• Регулировка громкости 16 уровней
• Регулировка чувствительности 16 уровней
• Режим «Симплекс» -
• Угловое крепление панели клиента ✔
• Напряжение питания (В) (блок питания в комплекте) 12
• Номинальное потребление разговор/громкое оповещение (мА) 140 / 1000
• Пиковое потребление разговор/громкое оповещение (мА) 180 / 1250
• Диапазон рабочих температур панели и рупора (°С) -40...+50
• Габариты пульта оператора (мм) 120х140х40
• Габариты панели клиента (мм) 45х110х20
• Вес комплекта (г) 2500
