Sonar SNA-8502-EX

Описание Sonar SNA-8502-EX

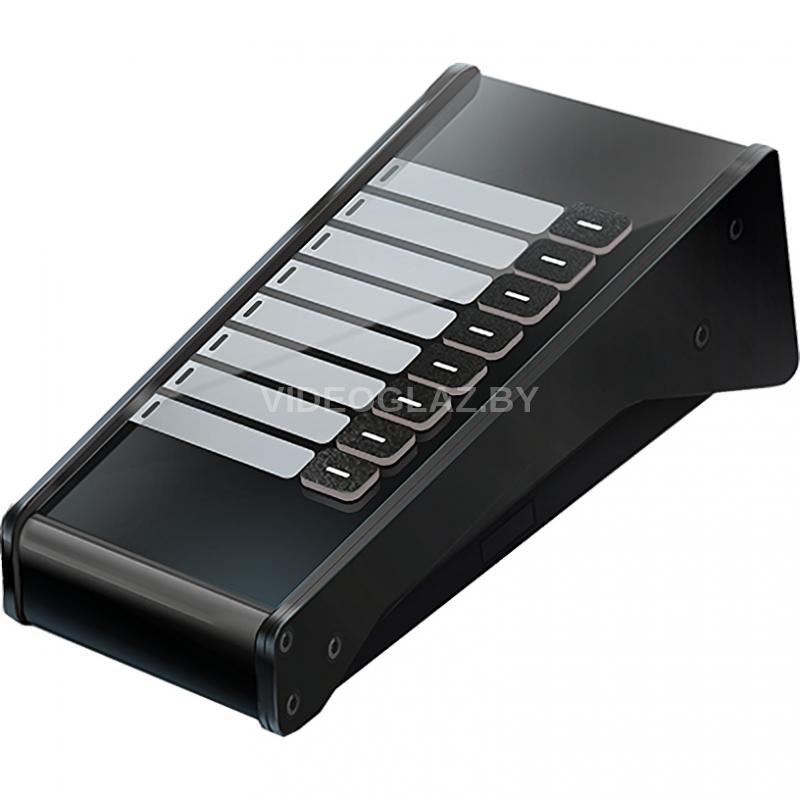

Sonar SNA-8502-EX - Дополнительная панель для расширения мастер станции SNA-8502

Sonar SNA-8502-EX - Дополнительная панель для расширения мастер станции SNA-8502

Мастер станция Sonar SNA-8502 (далее «мастер станция») и модуль расширения мастер станции Sonar SNA-8502-EX (далее «модуль расширения») представляют собой электронные устройства для работы в составе IP-системы обратной связи, оповещения и управления эвакуацией (СОУЭ) в зданиях и сооружениях и являются составной частью комплекса технических средств противопожарной защиты.

Мастер станция предназначена для работы в качестве:

• Станция дежурного оператора, с двухсторонней связью, в составе IP-системы обратной связи SONAR;
• Микрофонная консоль оператора IP-системы служебной громкоговорящей связи SONAR.

Модуль расширения предназначен для работы в качестве:

• Дополнение к станции дежурного оператора, с двухсторонней связью, в составе IP-системы обратной связи SONAR, реализующего функцию быстрого вызова на все вызывные панели, подключенные к контроллеру (либо к группе контроллеров), адрес которого (которых) присвоен кнопке модуля расширения;
• Дополнение к микрофонной консоли оператора IP-системы служебной громкоговорящей связи SONAR, реализующего функцию быстрого набора номера зоны трансляции.

Мастер станция и модуль расширения производятся в металлическом корпусе с пластиковой панелью, размещаются на рабочем месте оператора (диспетчера).

По способу защиты от поражения электрическим током устройства соответствуют классу 1 (ГОСТ 12.2.007.0-75).

Мастер станция осуществляет:

• Прием входящих вызовов с вызывных панелей;
• Исходящие вызовы на вызывные панели;
• Вещание через громкоговорители выбранных вызывных панелей;
• Прослушивание обстановки через микрофоны вызывных панелей;
• Управление трансляцией с контроллеров IP-системы громкоговорящей связи.

Модуль расширения является пассивным прибором и подключается к мастер станции Sonar SNA-8502.

Имеет восемь кнопок, на которые могут быть назначены различные функции.

1. Функциональные кнопки;
2. Ячейки для маркировки;
3. Разъем подключения к мастер станции;
4. Разъем подключения следующего модуля расширения;
5. Площадка под винт для присоединения заземляющего проводника.

Технические характеристики Sonar SNA-8502-EX

• Аудио вход: TRS 3,5 мм
• Аудио выход: TRS 3,5 мм
• Ток потребления в тревожном режиме, от АКБ: 0,25 А
• Тип изделия: Навесное
• Средний срок службы, лет: 10
• Поддержка стандартов: TCP; UDP; ARP; CMP; IGMP
• Средняя наработка на отказ, ч.: 17000
• Разъёмы для подключения: RJ-45
• Напряжение питания, В: 24 DC
• Габаритные размеры, мм: 242x121x64
• Частотный диапазон, Гц: 20 - 16000
• Степень защиты: IP 20
• Масса, кг: 1.2
• Потребляемая мощность от 24 В, Вт: менее 6
