Sonar SAB-1112-SE

Описание Sonar SAB-1112-SE

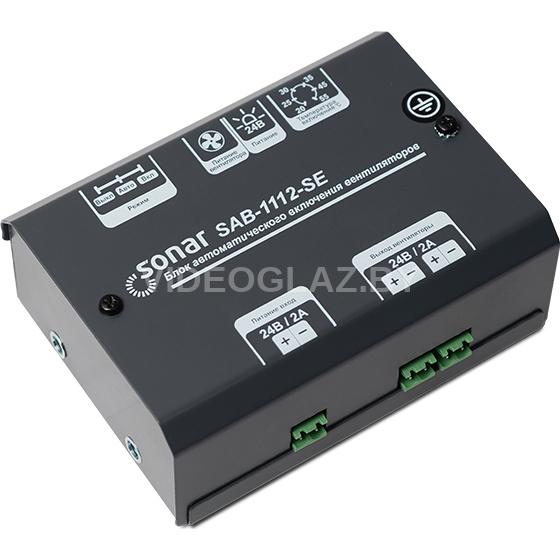

Sonar SAB-1112-SE - Блок управления вентилятором, крепление на заднюю панель

SAB-1112-SE– блок (далее устройство) для ручного или автоматического управления включением/выключением вентиляторов в сборных аппаратных шкафах следующих систем:

• STAND –шкафы аппаратные для телекоммуникационного оборудования.
• RACK - стойка в сборе, в комплекте со смонтированным оборудованием и коммутацией, протестированная. Для быстрого пуска на объекте. В том числе ППУ SONAR RACK.
• SF RACK -сейсмостойкая система аппаратных шкафов, креплений и крепежных аксессуаров с ограниченным перечнем оборудования.

Корпус изделия изготовлен из листовой стали, с последующим нанесением порошково-полимерных покрытий, обладающих высокими защитными и декоративными свойствами.

Режимы работы устройства:

• Автоматический - «АВТО» (включение/отключение устройства под управлением температурного датчика).
• Ручной - (устройство постоянно включено/выключено).

Элементы управления и индикации вынесены на верхнюю панель, на нижней панели расположены разъемы для подключения питания и подключения вентиляторов.

Изделие не занимает установочное место в аппаратном шкафу и крепится в свободные крепежные отверстия к вертикальным направляющим. Для фиксации устройства применяются винты М5x12 (входят в комплект поставки).

Климатическое исполнение УХЛ4 по ГОСТ 15150 с рабочими и предельными температурами воздуха при эксплуатации от плюс 40 °С до плюс 45 °С и относительной влажностью воздуха не более 80 % при 25°С.

По защите от поражения электрическим током изделие относится к классу I по ГОСТ IEC 61140-2012 и соответствует ГОСТ 12.2.027.0-75.

Изделие упаковано в стрейтч-пленку и поставляется в индивидуальной коробке из гофрированного картона (185x165x95мм).

Конструктивные особенности.

• Изделие снабжено быстроразъемными клеммными колодками с винтовым зажимом кабеля. Соблюдайте полярность при подключении.
• Температурный датчик расположен на тыльной стороне корпуса. При размещении устройства в аппаратном шкафу, учитывайте расположение других устройств излучающих тепло. Для точного срабатывания, не закрывайте температурный датчик.

Технические характеристики Sonar SAB-1112-SE

• Тип изделия: Навесное
• Средний срок службы, лет: 10
• Средняя наработка на отказ, ч.: 17000
• Напряжение питания, В: 24 DC
• Габаритные размеры, мм: 143х46х45
• Степень защиты: IP 20
• Масса, кг: 0.45
• Количество юнитов, U: 2
• Потребляемая мощность от 24 В, Вт: 1
