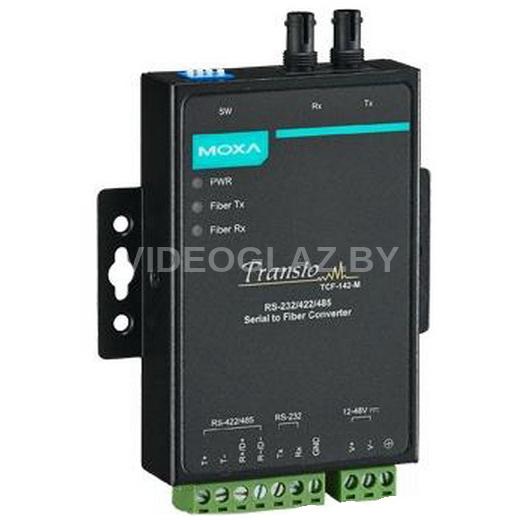

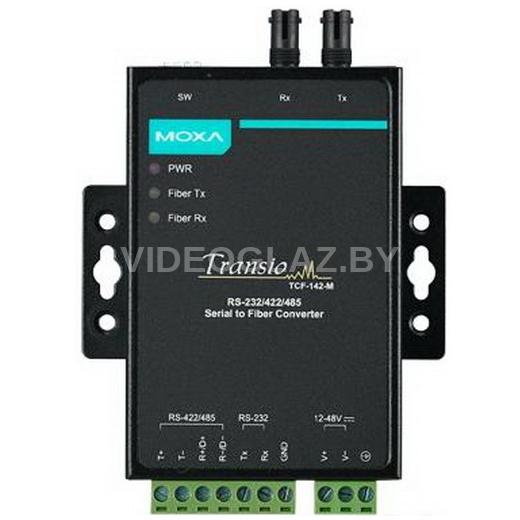

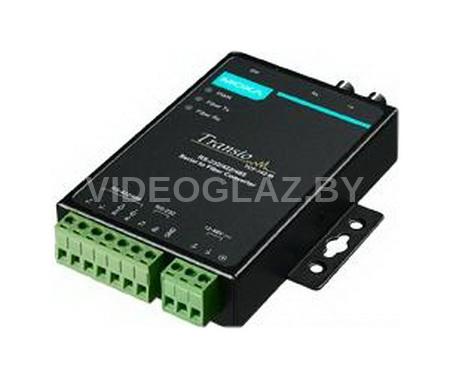

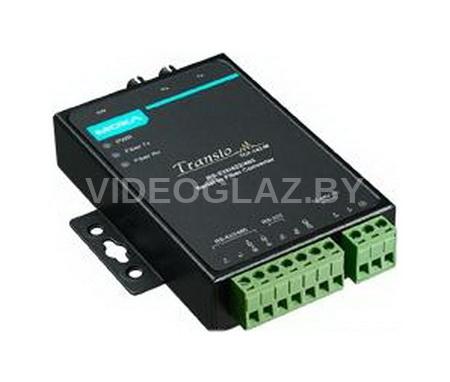

MOXA TCF-142-S-ST-T

Описание MOXA TCF-142-S-ST-T

Медиаконвертер MOXA TCF-142-S-ST-T— достойный выбор устройства для удлинения последовательных интерфейсов через оптоволоконный кабель и развертывания масштабируемых промышленных сетей. Преобразователь поддерживает кольцевую топологию, снижает интерференцию сигналов и использует одномодовое волокно с сердечником из сверхчистого кварцевого стекла минимального радиуса. Изделие защищено от химической коррозии, электромагнитных воздействий и адаптировано к экстремальным температурам внешней среды.

Особенности MOXA TCF-142-S-ST-T:

• Одномодовый оптический порт с разъемом ST обеспечивает максимальную дальность передачи (до 40 км), отсутствие межмодовой дисперсии и иммунитет к помехам. Длина волны: 1310 нм. Бюджет: 20 дб.
• Универсальный COM-порт RS-232/422/485 поддерживает любой последовательный стандарт и функцию автосогласования скоростей в диапазоне от 50 бит/с до 921,6 Кбит/с.
• Кольцевая топология позволяет проектировать сети протяженностью до 100 км. Запатентованная технология ADDC осуществляет автоматический контроль направления передачи (свободный маршрут).
• Медиаконвертер является устройством Plug-and-Play. Клеммная колодка обеспечит удобство подключения, а настройка с помощью DIP-переключателей отнимет минимум времени.
• Устройство выполнено в металлическом корпусе промышленного класса защиты и демонстрирует стабильную работу при критических температурах от -40 до +75 С (литера «Т»).
• Встроена защита от неверной полярности, коротких замыканий, скачков напряжения (1 кВ), статических разрядов (8 кВ) и импульсных помех. Сертификаты: EN-55022, EN-55032/24, EN-61000-4, CISPR 32, FCC.
• Период эксплуатации на отказ (MTBF) — 90 лет.

Благодаря конфигурации портов индустриальный конвертер MOXA TCF-142-S-ST-Tспособен подключить любой серийный контроллер, сенсор или механизм в оптоволоконную сеть, предъявляющую самые высокие требования к расстоянию и производительности. А повышенная температурная устойчивость и электромагнитная защита позволяют эксплуатировать устройство практически в любых погодных и промышленных условиях.

Технические характеристики MOXA TCF-142-S-ST-T

• Производитель: MOXA
• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Тип коннектора: Клеммная колодка
• Требования к температуре при работе: -40 ... 75 °С

  Реализация корпуса

• Внешний вид и материал: Алюминий
• Монтаж: На стену, На DIN-рейку

  Порты ввода-вывода

• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Скорость RS-232/422/485 (максимум): 921600 Бит/с
• Тип коннектора: Клеммная колодка

  Сетевые порты

• Количество разъёмов под оптику: 1хST, Одномодовый

  Технологии и функции

• Поддерживаемые функции: Поддержка кольцевой топологии, Автоматический контроль за направлением передачи данных (ADDC®), Автоматическое определение скорости передачи

  Способы оповещения и настройки

• Индикация: Индикатор питания, Индикаторы отправки данных, Индикаторы приема данных

  Электропитание

• Требования по напряжению DC: 12 ... 48 В
• Потребляемый ток: 140 мА (при 12 V)
• Входная защита питания: Предохранитель, От смены полярности, От короткого замыкания

  Требования к условиям использования

• Требования к температуре при работе: -40 ... 75 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 780480 ч

  Требования к условиям хранения

• Требования к температуре хранения: -40 ... 75 °С

  Размеры

• Ширина: 67 мм
• Высота: 100 мм
• Глубина: 22 мм

  Сертификация и поддерживаемые стандарты

• Наличие сертификатов: CE, WEEE, FCC
• Стандарты безопасности: UL 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 55032
• Стандарты по электромагнитным помехам: FCC Part 15 Subpart B Class B, CISPR 32
