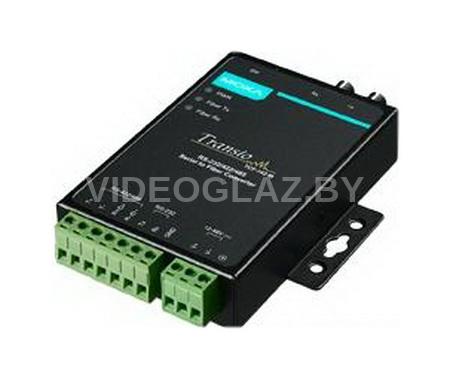

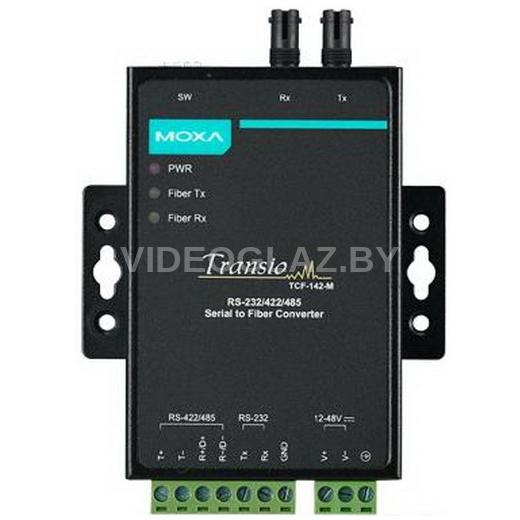

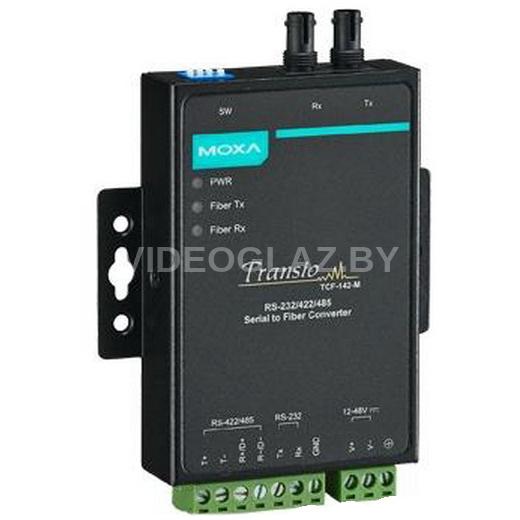

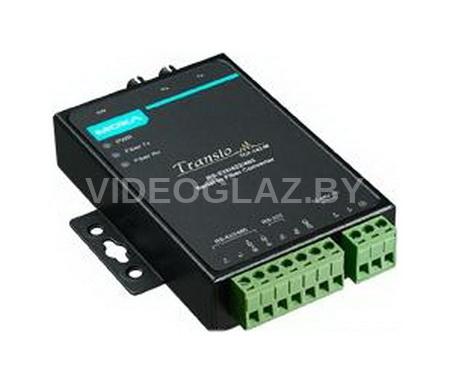

MOXA TCF-142-S-ST

Описание MOXA TCF-142-S-ST

Промышленный медиаконвертер MOXA TCF-142-S-ST спроектирован для трансляции последовательного сигнала любого устройства по оптоволокну. На его борту находится полностью универсальный COM-порт стандарта RS-232/422/485 и сетевой порт с разъемом ST, предназначенный для подсоединения одномодового оптоволоконного кабеля с сердечником из сверхчистого кварцевого стекла радиусом 9 мкм. Конвертер специально создан для нужд промышленности, отличается хорошей надежностью и защитой.

Особенности MOXA TCF-142-S-ST:

• Скорость COM-порта — от 50 бит/с до 921,6 Кбит/с. Разъем — клеммная колодка. Поддерживается полудуплексная и полнодуплексная связь. Функция автоопределения скоростей поможет избежать потерь данных. Технология автоматического контроля направления передачи (ADDC) позволяет оптимально использовать трафик.
• Характеристики одномодовой оптической связи. Длина волны: 1310 нм. TX: 0…-5 дбм. RX: 0…-25 дбм. Оптический бюджет: 20 дбм. Расстояние передачи — до 40 км.
• Преобразователь поддерживает несколько вариантов топологий: «точка-точка», «многоточечная», «кольцо». Уникальная кольцевая топология позволяет развертывать сети общей длиной до 100 км (передатчик одного конвертера соединяется с приемником следующего).
• Предусмотрена надежная электрозащита: EFT (1 кВ), Surge (1 кВ), от короткого замыкания, переполюсовки. Встроенные резисторы (120 Ом) активируются DIP-переключателями.
• Устройство устойчиво функционирует при высоких температурах (до 60 С) и влажности (до 95%), что позволяет использовать его в сложных погодных условиях.
• Алюминиевый корпус высокого класса защиты предохранит электронику от физических повреждений и легко монтируется на стену и DIN-рейку (67х100х22).
• Период работы на отказ (MTBF) — около 100 лет.

Передача данных по одномодовому волокну значительно превосходит иные способы коммутации по критериям пропускной способности, защиты от искажений и, главное, длины линии связи. Это позволяет компенсировать недостатки последовательных интерфейсов, которыми оборудовано абсолютное большинство серийных индустриальных устройств, и, благодаря поддержке нескольких топологий, проектировать сложные сети.

Технические характеристики MOXA TCF-142-S-ST

• Производитель: MOXA
• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Тип коннектора: Клеммная колодка
• Требования к температуре при работе: 0 ... 60 °С

  Реализация корпуса

• Внешний вид и материал: Алюминий
• Монтаж: На стену, На DIN-рейку

  Порты ввода-вывода

• Всего последовательных портов: 1
• Количество разъемов RS-232/422/485: 1
• Скорость RS-232/422/485 (максимум): 921600 Бит/с
• Тип коннектора: Клеммная колодка

  Сетевые порты

• Количество разъёмов под оптику: 1хST, Одномодовый

  Технологии и функции

• Поддерживаемые функции: Поддержка кольцевой топологии, Автоматический контроль за направлением передачи данных (ADDC®), Автоматическое определение скорости передачи

  Способы оповещения и настройки

• Индикация: Индикатор питания, Индикаторы отправки данных, Индикаторы приема данных

  Электропитание

• Требования по напряжению DC: 12 ... 48 В
• Потребляемый ток: 140 мА (при 12 V)
• Входная защита питания: Предохранитель, От смены полярности, От короткого замыкания

  Требования к условиям использования

• Требования к температуре при работе: 0 ... 60 °С
• Требования к влажности: 5 ... 95 %
• Время наработки на отказ: 780480 ч

  Требования к условиям хранения

• Требования к температуре хранения: -40 ... 75 °С

  Размеры

• Ширина: 67 мм
• Высота: 100 мм
• Глубина: 22 мм

  Сертификация и поддерживаемые стандарты

• Наличие сертификатов: CE, WEEE, FCC
• Стандарты безопасности: UL 60950-1
• Стандарты ЭМС: EN 55024, EN 61000-4-2, EN 61000-4-3, EN 61000-4-4, EN 61000-4-5, EN 61000-4-6, EN 61000-4-8, EN 55032
• Стандарты по электромагнитным помехам: FCC Part 15 Subpart B Class B, CISPR 32
