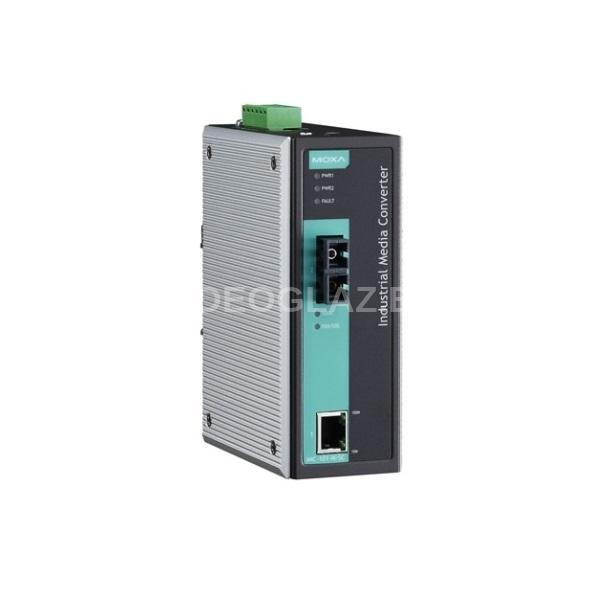

MOXA IMC-101-S-SC-T

Описание MOXA IMC-101-S-SC-T

MOXA IMC-101-S-SC-T - медиаконвертер Ethernet 10/100BaseTX в 100BaseFX (одномодовое оптоволокно) в металлическом корпусе. Медиа-конвертер разработанный для применения в жестких промышленных условиях эксплуатации, осуществляет преобразование интерфейсов Ethernet 10/100 BaseT(X) в 100 Base FX. Промышленное исполнение конвертеров обеспечивает их стабильную и надежную работу, а наличие встроенного реле для оповещения о неисправностях позволяет минимизировать потери, связанные с простоем сети из-за возможных неполадок.

Конвертеры имеют диапазон рабочих температур -40…+75°С и способны работать в условиях повышенной вибраций. Защищенное исполнение позволяет использовать IMC-101 в экстремальных промышленных условиях, в частности, во взрывоопасных зонах (что подтверждается сертификатами UL/cUL Class 1 Division 2 и ATEX Class 1 Zone 2). Конвертеры имеют сертификаты FCC, TÜV, UL, CE.

Технические характеристики MOXA IMC-101-S-SC-T

• Стандарты IEEE 802.3 for 10BaseT, IEEE 802.3u for 100BaseT(X) and 100BaseFX

Интерфейс

• Общее количество портов 2

• Разъемы для витой пары RJ45

Порты Fast Ethernet 10/100 Мбит/с

• Витая пара (разъем RJ-45) 1

Порты Fast Ethernet 100 Мбит/с

• Одномодовое оптоволокно (разъем SC) 1

Характеристики оптоволоконного интерфейса Fast Ethernet

• Длина волны 1310 нм

• Мощность передатчика, дБм -5
• Чувствительность приёмника, дБм -34
• Допустимые потери в канале связи, дБм 29
• Тип оптоволоконного кабеля 9/125 мкм
• Дальность передачидо 40 км (кабель 9/125 мкм)
• Насыщение приемника, дБм-3

Поддержка интеллектуальных функций

• Автоматическое оповещение об обрыве электропитания При помощи реле

• Автоматическое оповещение об обрыве связи по порту При помощи реле

Релейные выходы

• Релейные выходы 1

• Нагрузочная способность реле до 1 А при 24 В пост.

Управление коммутатором

• DIP-переключатели Режим Full/Half Duplex по оптоволокну, выбор порта для сигнализации об обрыве

Светодиодные индикаторы

• Светодиодные индикаторы PWR1, PWR2, FAULT, 10/100M, 100M, FDX/COL

Требования по электропитанию

• Рабочее напряжение 12 ~ 45 В (пост.)

• Потребление тока 0.16 А при 24 В пост.
• Возможность подключения резервного источника электропитания Есть
• Разъем электропитания Клеммы
• Защита от неверной полярности Есть

Требования к окружающей среде

• Рабочая температура, град. C-40 ~ +75

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

Наличие международных сертификатов

• Безопасность UL508; UL 60950-1

• Взрывобезопасность UL/cUL Class 1 Division 2; ATEX Zone 2 Ex nA nC IIC T4 Gc
• Электромагнитная совместимость (EMI)EN 55022 Class A; FCC Part 15 Subpart B Class A
• Применение в морских системах DNV; GL
• Электромагнитная совместимость (EMS) EN 61000-4-2 (ESD) Level 3 EN 61000-4-3 (RS) Level 3 EN 61000-4-4 (EFT) Level 3 EN 61000-4-5 (Surge) Level 3 EN 61000-4-6 (CS) Level 2 EN 61000-4-8 EN 61000-4-11

• Среднее время наработки на отказ (MTBF), часов 401000

Конструктивные свойства

• Габаритные размеры, мм 53.6 x 135 x 105

• Материал корпуса Алюминий
• Защита от пыли и влаги IP30
• Масса нетто, г 630
• Монтаж: На DIN-рейку, настольный/настенный (опционально)
• Комплект поставки: Устройство, краткое руководство пользователя.
