MOXA ICF-1150I-S-ST

Описание MOXA ICF-1150I-S-ST

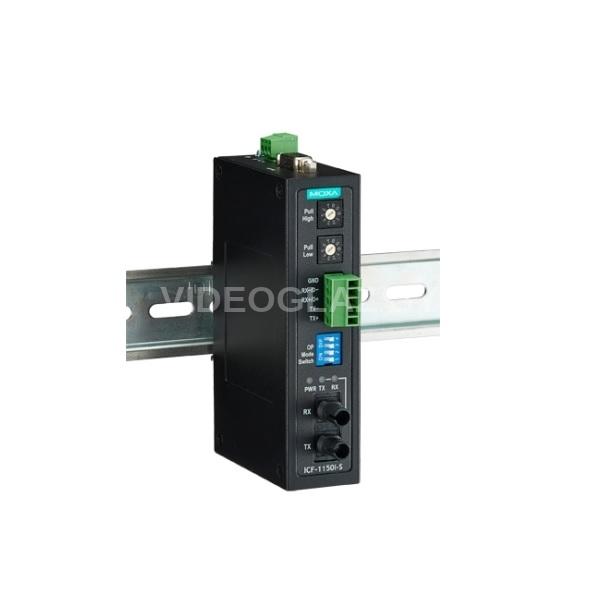

MOXA ICF-1150I-S-ST - преобразователь RS-232 и RS-422/485 в одномодовое оптоволокно с разъемом ST в промышленном исполнении с изоляцией 2 кВ. Они  используются  для  увеличения  расстояния  передачи сигнала до 40 км.

Технические характеристики MOXA ICF-1150I-S-ST

Входной интерфейс

• Тип интерфейса RS-232/422/485

Выходной интерфейс

• Тип интерфейса Одномодовое оптоволокно

• Тип разъема Разъем ST

Скорость передачи данных, бит/сек

• Скорость передачи данных, бит/сек 50 ~ 921 600

Характеристики оптоволоконного интерфейса

• Дальность передачи по оптоволокну, км 40

• Поддерживаемые типа оптоволоконного кабеля 8.3/125 мкм; 8.7/125 мкм; 9/125 мкм; 10/125 мкм
• Длина волны по оптоволокну, нм 1310
• Мощность оптического передатчика, дБм -5
• Чувствительность оптического приемника, дБм -25
• Поддержка кольцевой топологии по оптоволокну да

Передаваемые сигналы

• Передаваемые сигналы RS-232: Tx, Rx, GND

• RS-422: Tx+, Tx-, Rx+, Rx-, GND
• RS-485 (2-проводный): Data+, Data-, GND
• RS-485 (4-проводный): Rx+, Rx-, Tx+, Tx-, GND

Защита от импульсных помех, КВ

• Защита от импульсных помех, кВ 15

Гальваническая изоляция, КВ

• Гальваническая изоляция, кВ 2

Требования по электропитанию

• Рабочее напряжение 12 ~ 48 В (пост.)

• Потребление тока 127 мА при 12 В
• Разъем электропитания Клеммы

Требования к окружающей среде

• Рабочая температура, град. C0 ~ 60

• Рабочая влажность, %5 ~ 95
• Температура хранения, град. C-40 ~ 85

Наличие международных сертификатов

• Безопасность UL508

• Взрывобезопасность UL/cUL Class 1 Division 2; ATEX Zone 2 Ex nA nC IIC T4 Gc
• Электромагнитная совместимость (EMI)EN 55022 Class B EN 61000-4-2 EN 61000-4-3 EN 61000-4-4 EN 61000-4-5 EN 61000-4-6 EN 61000-4-8 FCC Part 15 Subpart B Class B

• Среднее время наработки на отказ (MTBF), часов 792085

Конструктивные свойства

• Габаритные размеры, мм 70 x 115 x 30

• Материал корпуса Металл
• Защита от пыли и влаги IP30
• Масса нетто, г 330
• Монтаж На DIN-рейку
• Комплект поставки: Устройство, краткое руководство пользователя.
