Магнито-контакт УСБ-Ex "Север" ПЛ.4.ПС.13-18.DG3

Описание Магнито-контакт УСБ-Ex "Север" ПЛ.4.ПС.13-18.DG3

Магнито-контакт УСБ-Ex "Север" ПЛ.4.ПС.13-18.DG3 - устройство соединительное взрывозащищённое, 0ExiаIICT6.

Особенности модели:

• Пластиковый корпус
• 4 пластиковых гермоввода под кабель Ø 13...18 мм
• Винтовой клеммник DG3 (300В/16А, 1.5 мм²)

Назначение изделия

Устройство соединительное взрывозащищенное УСБ-Ex «СЕВЕР» предназначено для соединения (разветвления) сигнальных кабелей, например в шлейфах пожарной или охранно-пожарной сигнализации, линиях связи и телекоммуникаций, цепях в системах управления и автоматики, а также подключения в шлейфы оконечных устройств, например датчиков сигнализации, абонентских устройств систем связи и т. п.

Область применения изделия – взрывоопасные зоны, где по условиям эксплуатации возможно образование взрывоопасных смесей газов и паров с воздухом, относящихся к категориям взрывоопасности IIA, IIB IIC, и группам взрывоопасности Т1, Т2, Т3, Т4, Т5, Т6, а также зоны классов В-II, B-IIа, где по условиям эксплуатации возможно образование взрывоопасных смесей пыли и волокон с воздухо

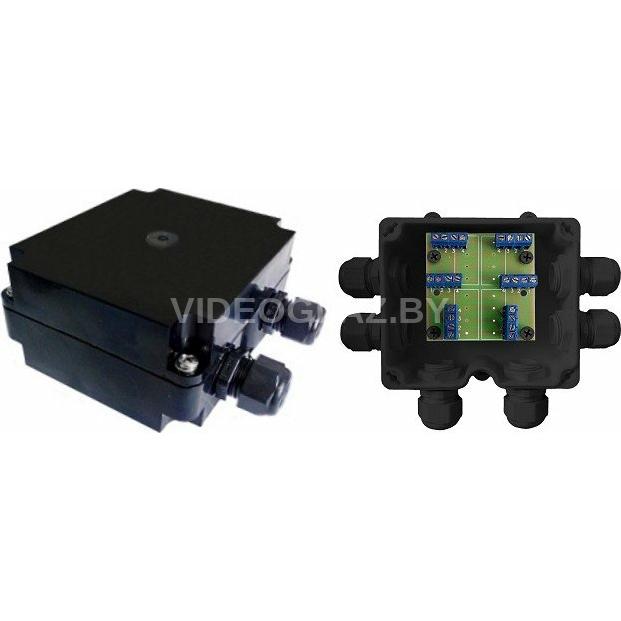

Конструктивно УСБ-Ex «СЕВЕР»выполнено в корпусе из антистатичного пластика, устойчивого к естественному ультрафиолетовому излучению, с поверхностным сопротивлением менее 109 Ом/см 2. Внутри корпуса изделия установлена печатная плата, на которой расположены винтовые клеммники для подключения соединяемых проводников.

Область применения: предприятия ПАО «Газпром», энергетика (АЭС, ТЭЦ, ГЭС, ГРЭС, котельное хозяйство), нефтеперерабатывающие заводы НПЗ, химические заводы, морской и речной транспорт, добыча и транспортировка газа, рудодобывающая промышленность, водоснабжение, канализация, черная и цветная металлургия, целлюлозно-бумажная промышленность, сельское хозяйство, утилизация отходов, пищевая промышленность, обогатительные фабрики.

Технические характеристики Магнито-контакт УСБ-Ex "Север" ПЛ.4.ПС.13-18.DG3

• Маркировка взрывозащиты по ГОСТ Р 52350.0-2005: 0ExiаIICT6
• Материал корпуса: антистатичный пластик
• Степень защиты оболочки по ГОСТ 14254-96: IP66
• Диапазон рабочих температур, °С: от -65 до +70
• Максимальная относительная влажность воздуха при t +40°С, %: не более 93
• Габаритные размеры: 200х157х67 мм
• Масса, кг: не более 0,5
• Переходное сопротивление двух контактов, Ом: не более 0,3
• Средний срок службы, лет: не менее 10
• Max входное напряжение Ui, В: 24
• Max входной ток Ii, мА: 20
• Max входная мощность Рi, Вт: 1,2
• Max внутренняя ёмкость Ci, пФ: 50
• Max внутренняя индуктивность Li, мкГн: 10
