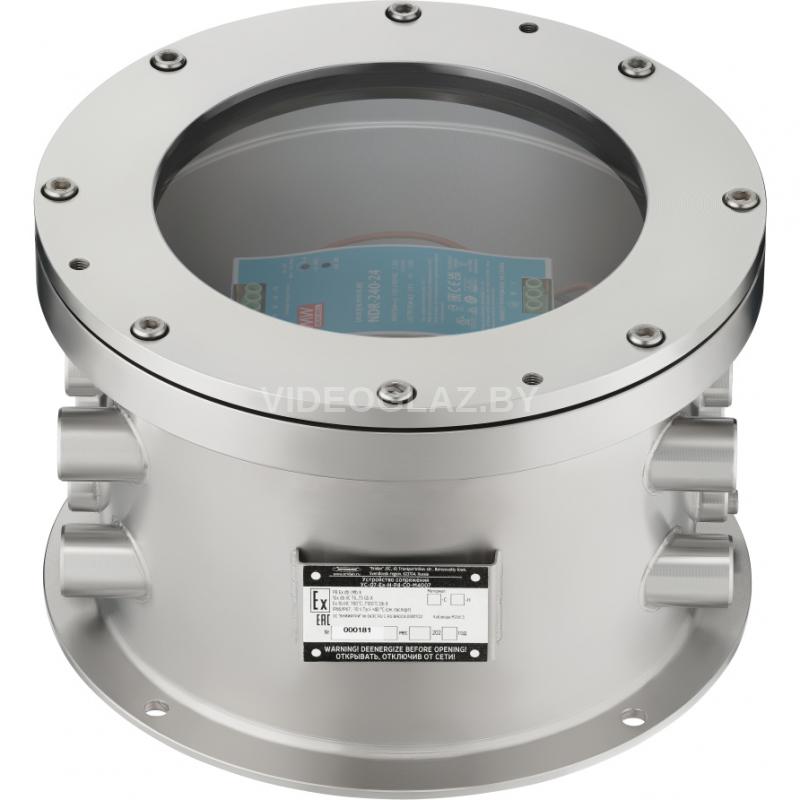

Эридан Устройство сопряжения УС-07-М4007

Описание Эридан Устройство сопряжения УС-07-М4007

Устройство сопряжения УС-07-ЕХ-М4007 - взрывозащищенный источник бесперебойного питания для систем пожарной автоматики.

УС-07-Ех-4007 предназначено для группового питания технических средств систем пожарной автоматики и других устройств напряжением 24 В постоянного тока по I категории надежности электроснабжения.

УС обеспечивает:

• подключение двух независимых вводов электропитания напряжением 220 В АС;
• автоматическое переключение между вводами электропитания;
• преобразования напряжения 100-240 В переменного тока в напряжение 24 В постоянного тока для питания внешних потребителей;
• защиту от КЗ на входах и выходе с автоматическим восстановлением, а также защиту от превышения выходного напряжения;
• визуальную индикацию наличия питания на вводах и выходе, а также состояния АВР;
• передачу сигналов (сухие контакты) во внешний цепи о состоянии УС: авария АВР, наличие питания на вводах 1 и 2, выходе 24 В, ввод 1 включен, ввод 2 включен.

Схема внешних электрических подключений

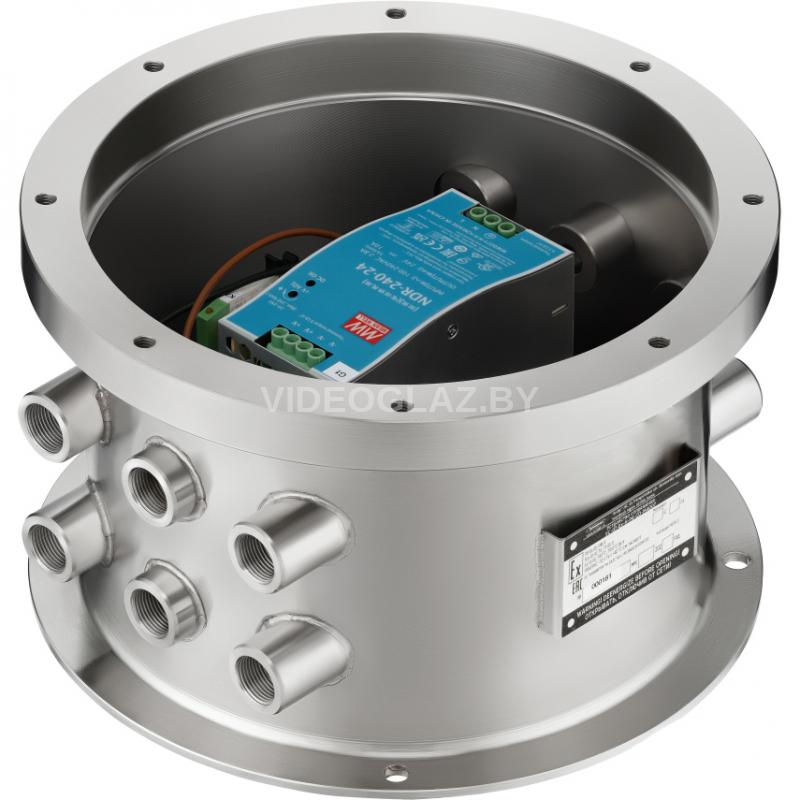

Компоновка

Особенности конструкции и описание устройства

Взрывозащищенные устройства связи представляют собой специализированные приборы, предназначенные для обеспечения надежной связи в потенциально опасных условиях. Они изготовлены из высокопрочных материалов, способных выдерживать высокие температуры и противостоять коррозии. Устройства оснащены средствами взрывозащиты, обеспечивающими безопасность и защиту от распространения взрыва.

Функциональные способности взрывозащищенных устройств связи

Благодаря своей конструкции, взрывозащищенные устройства обеспечивают надежную и безопасную связь даже в самых экстремальных условиях. Они просты в установке, обслуживании и эксплуатации. Устройства обладают высокой степенью взрывозащиты, что позволяет им работать без сбоев в самых сложных условиях.

Сфера применения

Взрывозащищенные устройства связи находят широкое применение в самых разных отраслях промышленности, включая нефтегазовый сектор, химическую и металлургическую промышленность. Они используются для обеспечения стабильной и безопасной работы оборудования, предотвращения аварий и минимизации риска для здоровья и жизни сотрудников.

Технические характеристики Эридан Устройство сопряжения УС-07-М4007

• Количество кабельных вводов: 12
• Сечение зажимаемых проводов, мм²: 2,5
• Номинальное входное напряжение питания, В АС: 220±15%
• Количество вводов электропитания АС: 2
• Максимальный постоянный выходной, А DС, не более: 10
• Диапазон выходного напряжения, В DC: 24-28
• Пульсации выходного напряжения (пик-пик) при номинальном токе нагрузки, не более, мВ: 24-28
• Количество перекидных контактов для выдачи внешних сигналов: 7
• Максимальный коммутируемый ток одного выхода, А АС/DC: 6
• Температура эксплуатации, ℃: -10...+40
• Относительная влажность при 25℃, %: 100
• Маркировка взрывозащиты и Ех-маркировка взрывоопасных пылевых сред: – рудничное взрывозащищенное оборудование (только в корпусе из нержавеющей стали): РВ Ex db I Mb X – оборудование для взрывоопасных пылевых сред: Ex tb IIIС T800…T1000C Db Х – оборудование для взрывоопасных газовых сред: 1Еx db IIC T6…T5 Gb X
• Масса, кг, не более: 20
• Габаритные размеры, мм, не более: 285х285х190
• Максимальные внутренние размеры (Диаметр х Глубина): – объем оболочки, см3: 6952 – размеры без окна, мм: 230х170 – размеры с окном, мм: 230х150
• Режим работы УС - круглосуточный, непрерывный: 24/7
• Средний срок службы при условии соблюдения правил эксплуатации, лет: 10
