Cabeus FTP-4P-Cat.5e-PATCH-GY

Описание Cabeus FTP-4P-Cat.5e-PATCH-GY

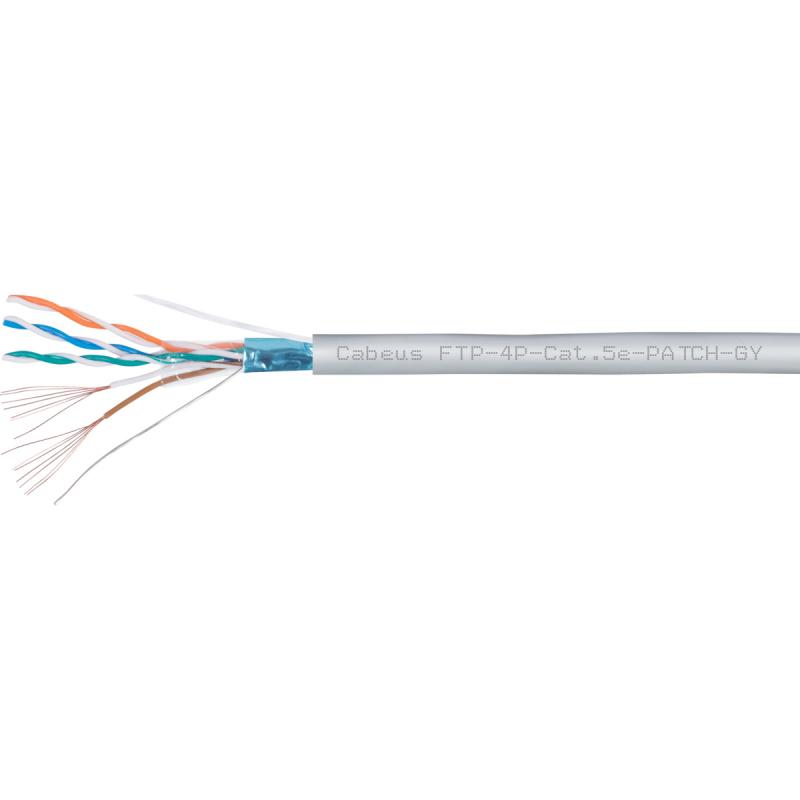

Cabeus FTP-4P-Cat.5e-PATCH-GY Кабель витая пара FTP (F/UTP), категория 5e, 4 пары, (26 AWG), многожильный (patсh), PVC нг(А)-LS, серый (305 м)

Четырехпарный кабель категории 5e на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении F/UTP и предназначен для изготовления коммутационных шнуров (патч-кордов). Диаметр проводников составляет 26 AWG, каждый проводник состоит из 7 медных жил, конструкция 7х0,16 мм. Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Внешняя оболочка выполнена из не распространяющего горение ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля. Кабель поставляется в картонной коробке. Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.

Схема строения кабеля

1 – Внешняя оболочка 2 – Rip-cord (разрывная нить) 3 – Экран из полиэфирной алюминиевой фольги 4 – Дренажный проводник 5 – Защитная пленка 6 – Медный проводник 7 – Изоляция проводника



Особенности

Параметр Значение

Напряжение	не более 50 В	Категория	5e
Число пар	4
Тип	F/UTP
Диаметр проводника	7х0,16 ± 0.008 мм (26 AWG)
Проводник (жила)	многожильный, электротехническая медь
Материал оболочки кабеля	поливинилхлорид (PVC)
Цвет	серый
Применение	внутренняя прокладка
Масса	12 ± 0,5кг

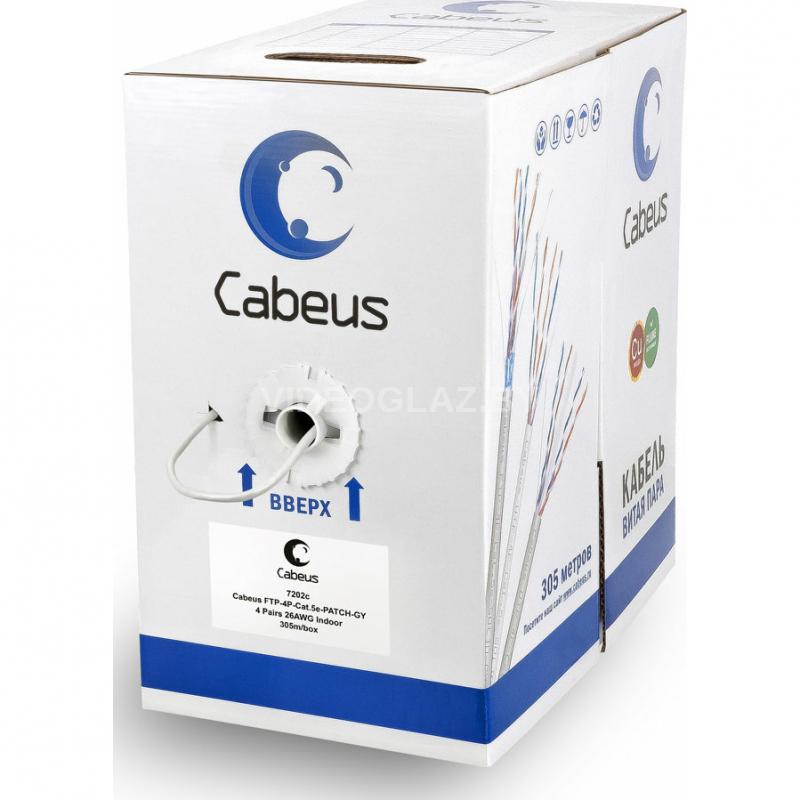

Упаковка	картонная коробка
Длина кабеля	305м



Технические характеристики Cabeus FTP-4P-Cat.5e-PATCH-GY

Технические параметры

Категория	5e
Тип	F/UTP
Соответствие стандартам	ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429
Применение	внутренняя прокладка
Проводник	Материал	многожильный, электротехническая медь
	Диаметр	7х0,16 ± 0.008 мм (26 AWG)
Изоляция проводника	Материал	полиэтилен высокой плотности (HDPE)
	Диаметр проводника по изоляции	0,85 ± 0,05 мм
Экранирование	Внешний экран	полиэфирная алюминиевая фольга
	Дренажный проводник	одножильный, луженая медь
Оболочка кабеля	Материал	поливинилхлорид (PVC)
	Толщина	0,5 ± 0,05мм
	Диаметр кабеля	5,2 ± 0,2 мм
	Цвет	серый
Параметры кабеля	Упаковка	картонная коробка
	Длина	305 ± 1,5м
	Допустимое растягивающие усилие	не более 110Н
	Допустимый радиус изгиба	не менее 8 Ø
	Допустимая температура хранения	от -20 до +60
	Допустимая температура эксплуатации	от -20 до +60
	Допустимая температура монтажа	от 0 до +50
Электрические характеристики	Волновое сопротивление	100 ± 15Ом
	Разброс задержки распространения (1~100 МГц)	≤20 нс/100 м
	Омическая асимметрия	≤5%
	Напряжение	не более 50 В



Частотные характеристики

Частота, МГц RL, дБ IL, дБ/100м NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ

1,00	20,0	2,00	65,3	62,3	63,8	60,8
4,0	23,0	4,0	56,3	53,3	51,7	48,7
8,0	24,5	5,8	51,8	48,8	45,7	42,7
10,0	25,0	6,5	50,3	47,3	43,8	40,8
16,0	25,0	8,2	47,3	44,3	39,7	36,7
20,0	25,0	9,3	45,8	42,8	37,7	34,7
25,0	24,3	10,4	44,3	41,3	35,8	32,8
31,25	23,6	11,7	42,9	39,9	33,9	30,9
62,5	21,5	17,0	38,4	35,4	27,8	24,8
100,0	20,1	22,0	35,3	32,3	23,8	20,8
