Описание Эридан ИП101-07мд-И2

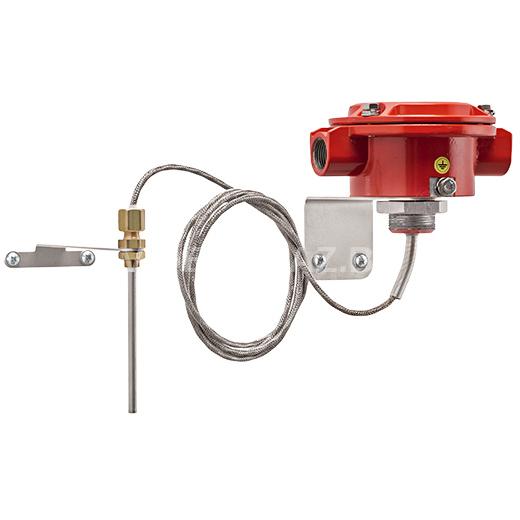

<Эридан ИП101-07мд-И2 - извещатель взрывозащищенный пожарный тепловой максимально-дифференциальный
Особенности модели:
- Извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).
ИП101-07мд извещатель взрывозащищенный пожарный тепловой максимально-дифференциальный
Предназначен для выдачи в шлейф пожарной сигнализации тревожного сигнала при превышении в контролируемой среде установленной температуры срабатывания и/или скорости нагрева.
Извещатель взрывозащищенный применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей, судостроительной отраслей и взрывоопасных зонах других производств.
ВНИМАНИЕ! Все извещатели производства АО «Эридан» соответствуют действующим стандартам, правилам, нормам и другим НТД. Согласно обязательным требованиям ГОСТ Р 53325-2012* все извещатели пожарные (ИП) токопотребляющие после срабатывания и выдачи тревожного извещения, должны переходить в дежурный режим ТОЛЬКО после снятия питания либо по команде от ППКП.
Отличительные особенности:
- надежность работы в срабатывании по двум программируемым параметрам:
- пороговому значению температуры или скорости нагрева окружающей среды
- подключение как на размыкание цепи, так и на замыкание
- подключение в адресные системы пожарной сигнализации
Конструкция:
- выпускается в корпусе из алюминиевого сплава АК 12 ПЧ
- неокисляющиеся пружинные клеммы WAGO
- чувствительный элемент выполнен из нержавеющей стали
- конструктивно извещатель ИП101-07мд выпускается в следующих исполнениях:

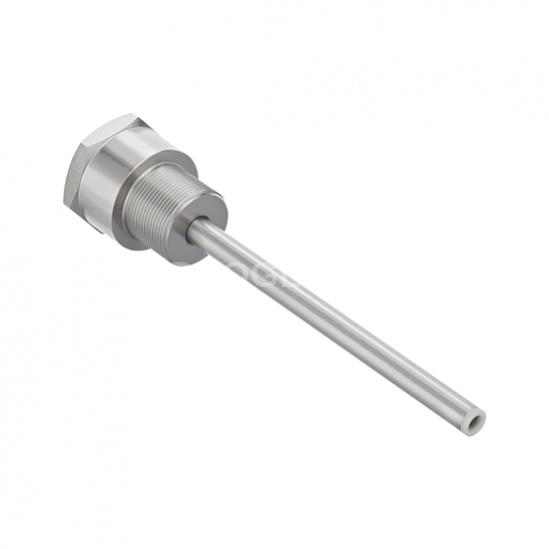

- И1- извещатель в едином корпусе с чувствительным элементом в виде жесткой трубки;
- И2- извещатель с выносным чувствительным элементом (кабельным термодатчиком), который используется с целью изменения класса взрывоопасной зоны контролируемой среды и (или) обеспечения удобства монтажа в труднодоступных местах. Стандартная длина чувствительного элемента 1,5 метра, максимальная длина до 30 метров (по заявке).
Ключевые характеристики:
- уникальная тепловая чувствительность
- световая индикация при срабатывании
- высокая пылевлагонепроницаемость IP66 / IP67 и виброустойчивость (заливка компаундом)
- дифференциальная функция включается при t° >25°C и не реагирует на перепады ниже указанного значения
 |
Извещатель ИП 101-07мд внесен в номенклатурный Справочник МТР ПАО «Газпром» и имеет сертификат Интергазсерт. Коды МТР Газпром для продукции АО Эридан |
 |
Имеет свидетельство о типовом одобрении Морского Регистра судоходства РФ |
 |
Имеет свидетельство о типовом одобрении Российского Речного Регистра |
Варианты кабельных вводов (приобретается отдельно):
Внешний вид
Обозначение
Расшифровка
 .jpg) |
ШТ1/2"/ ШТ1/2"-Н |
Штуцер для трубной разводки с резьбой G½" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
ШТ3/4"/ ШТ3/4"-Н |
Штуцер для трубной разводки с резьбой G¾" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
ШТ1"/ ШТ1"-Н |
Штуцер для трубной разводки с резьбой G1" из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
ШТ20/ ШТ20-Н |
Штуцер для трубной разводки с резьбой М20х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
ШТ25/ ШТ25-Н |
Штуцер для трубной разводки с резьбой М25х1,5 из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБ12/ КВБ12-Н |
Кабельный ввод, для бронированного кабеля с диаметром брони до 12 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБ17/ КВБ17-Н |
Кабельный ввод, для бронированного кабеля с диаметром брони до 17 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБУ14/ КВБУ14-Н |
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-14 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБУ18/ КВБУ18-Н |
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 14-18 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБУ22/ КВБУ22-Н |
Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 18-22 мм., с двойным уплотнением кабеля по наружной и поясной изоляции, с любым типом брони из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБМ20/ КВБМ20-Н |
Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10-18 мм., с любым типом брони в металлорукаве с условным проходом D=20 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВБМ25/ КВБМ25-Н |
Новинка! Кабельный ввод для монтажа бронированным кабелем с наружным диаметром 10- 22 мм., с любым типом брони в металлорукаве с условным проходом D=25 мм., из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВМ15/ КВМ15-Н |
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=15 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВМ20/ КВМ20-Н |
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=20 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
 |
КВМ25/ КВМ25-Н |
Кабельный ввод для монтажа кабелем в металлорукаве с диаметром условного прохода Dу=25 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВО10/ КВО10-Н |
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 10 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
КВО14/ КВО14-Н |
Кабельный ввод для открытой прокладки кабеля с внешним диаметром до 14 мм из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
ЗГ/ ЗГ-Н |
Оконечная заглушка из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
  |
ОЭ**/ ОЭ-Н |
Оконечный элемент (ОЭ)* из конструкционной стали с гальваническим покрытием или нержавеющей коррозионно-стойкой стали (Н) |
*Оконечный элемент - (ОЭ) не является отдельным устройством, а входит в один из вариантов комплектации для извещателей пожарных взрывозащищенных ИП103-2/1-ТР, ИП101-07е, и серии ИП101-07 и предназначен для постоянного контроля исправности шлейфа сигнализации (устанавливается в последний извещатель шлейфа).
**в соответствии с п.13.15.20 СП 5.13130.2009:
Технические характеристики Эридан ИП101-07мд-И2
| маркировка взрывозащиты для взрывоопасных газовых сред |
1Ех db [ia Ga] IIC T4/T5/T6 Gb X |
| маркировка взрывозащиты для взрывоопасных пылевых сред |
Ex tb [ia Da] IIIC T85/100/135°C Db X |
| маркировка взрывозащиты выносного ч/э для взрывоопасных газовых сред |
0Ex ia IIC Т4/Т5/Т6 Ga Х |
| маркировка взрывозащиты выносного ч/э взрывоопасных пылевых сред |
Ex ia IIIC T85/100/135°C Da X |
| степень защиты оболочки |
IP66 / IP67 |
| температурный класс настройки извещателя |
А1R, А2R, А3R, BR, CR, DR, ER |
| температура срабатывания максимальная функция, °С |
54-130 |
| скорость повышения температуры, °С/мин |
5, 10, 20, или 30 |
| напряжение питания, В |
8-28 |
| максимальный потребляемый ток, мкА |
200 |
| время готовности извещателя к работе после включения электропитания, не более, с |
4 |
| время сброса извещателя при отключении электропитания, не более, с |
3 |
| условия эксплуатации: температура окружающего воздуха для соответствующих температурных классов, °С |
Т4 от - 60 до + 115 |
| Т5 от - 60 до + 100 |
| Т6 от - 60 до + 85 |
| габаритные размеры корпуса извещателя (без установленных кабельных вводов), не более, мм |
128 x 104 x 81 |
| длина трубки чувствительного элемента (стандартное исполнение - И1), мм |
200±2 |
| длина выносного чувствительного элемента (по заказу - И2), м |
от 1,5 до 30 |
| масса, не более, кг |
1,1 |
| срок службы, не менее, лет |
10 |
| гарантийный срок, лет |
5 |
