Описание Штиль ST3115L
Онлайн ИБП ST3115L с трехфазным входом и однофазным выходом предназначен для обеспечения бесперебойного электропитания и защиты от перепадов напряжения в сети 380 В приборов коммерческого и промышленного назначения суммарной мощностью до 15 кВА /12 кВт, например:
серверных, компьютерных залов и дата-центров;
телекоммуникационной техники и систем связи;
станочного и конвейерного оборудования;
систем видеонаблюдения и безопасности.
Благодаря конфигурации 3 в 1 ИБП позволяет подключить однофазную нагрузку к трехфазной сети (при этом мощность подключенных приборов может быть больше, чем мощность отдельной фазы) с равномерной загрузкой всех питающих фаз, что исключит возможность сетевого перекоса и избавит от необходимости постоянной межфазной балансировки.
ST3115L – ИБП онлайн топологии с высокочастотным двойным преобразованием напряжения, благодаря которому устройство позволяет:
стабилизировать входное напряжение в широком диапазоне (фазное – 90-295 В) без перехода в автономный режим;
моментально и безразрывно переключать питание нагрузки на АКБ при пропадании сетевого напряжения;
питать нагрузку идеальным синусоидальным напряжением с высокой точностью стабилизации (±2%).
Благодаря усовершенствованному алгоритму работы корректора коэффициента мощности, модель ST3115L отлично функционирует в связке с дизельгенераторными установками.
Установка и подключение

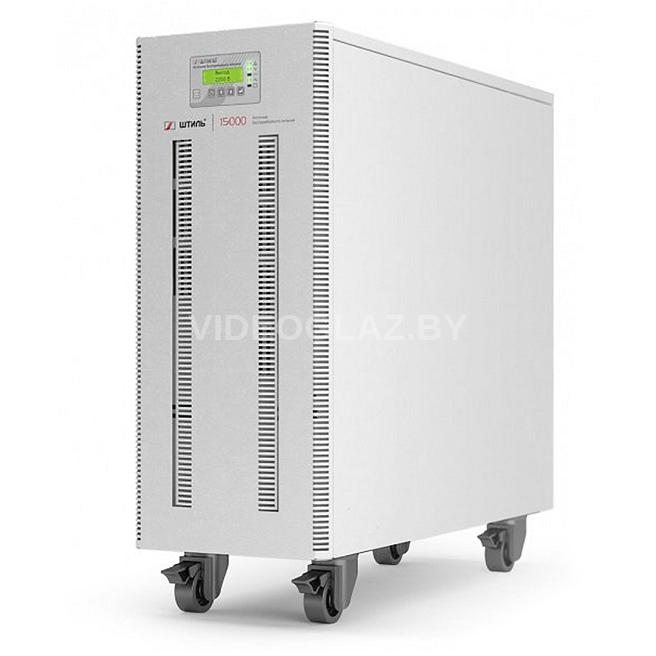

ИБП имеет напольное исполнение (tower), которое предполагает установку устройства на любой ровной горизонтальной поверхности на поворотные колесики.
Подключение нагрузки и входной сети осуществляется через клеммные соединения.
Автономная работа
Для обеспечения автономной работы нагрузки в ИБП предусмотрено встроенное зарядное устройство (ток 2 А) и разъем для подключения внешних батарей.
Рекомендуемое максимальное значение ёмкости внешних батарей составляет 40 Ач, что обеспечит автономную работу в течение 7 минут при 100% нагрузке.
Установка внешних батарей осуществляется в специальные батарейные модули или стеллажи.

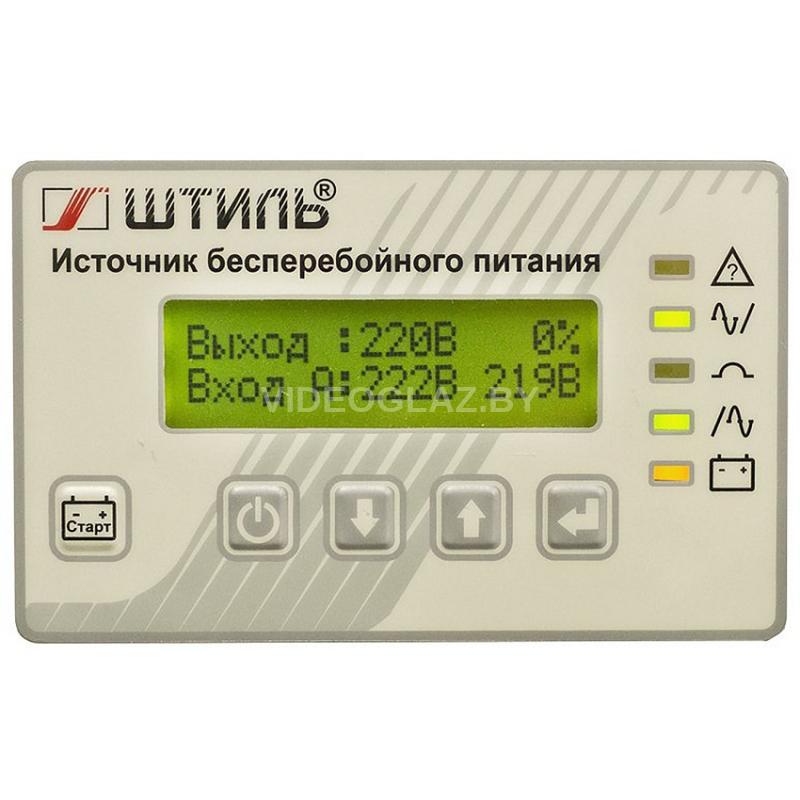

Панель управления
Контроль и настройка основных рабочих параметров ИБП выполняется с помощью панели управления. Она включает в себя ЖК-дисплей, функциональные клавиши и пять светодиодных индикаторов:
«Авария» – произошла авария в работе устройства;
«Сеть» – входная сеть в норме, штатный режим работы ИБП (on-line);
«Байпас» – выполнен переход на байпас;
«Выход» – на нагрузку подано напряжение;
«Батарея» – состояние батарей.
Информация на ЖК-дисплее:
значение входного и выходного напряжения;
процент загрузки ИБП;
частота входной сети и выхода;
значение напряжения батарей;
активная и полная мощность нагрузки;
состояние выхода;
аварии с указанием причин.
Защита
ST3115L оснащен современной многоуровневой системой защиты от:
перегрузки и короткого замыкания;
внутреннего перегрева;
высокочастотных сетевых помех и импульсных перенапряжений;
переходных процессов при коммутации и нелинейных искажений;
«глубокого» разряда батарей.
Поддерживается автоматический перезапуск ИБП после устранения причины аварии.
В случае аварии инвертора, электронный байпас ИБП выполнит автоматический перевод питания нагрузки на сеть при наличии входного переменного напряжения в допустимом диапазоне.
Средства мониторинга
Для проведения локальной настройки и мониторинга в модели ST3115L используется интерфейс RS232.
Для проведения дополнительного удаленного/локального мониторинга на задней панели корпуса предусмотрен слот, позволяющий установить плату расширения со следующими интерфейсами:
Ethernet;
«сухие» контакты.
Обратите внимание на то, что плата расширения не входит в стандартную комплектацию и приобретается отдельно.
Превосходные технические характеристики
безразрывное мгновенное переключение на питание от АБ (онлайн топология);
идеальное синусоидальное выходное напряжение;
работа в широком диапазоне входного напряжения (90-295 В) без перехода на АБ;
высокая точность стабилизации напряжения – ±2%;
выходной коэффициент мощности – 0,8;
входной коэффициент мощности – 0,99;
малый коэффициент нелинейных искажений тока – до 2% при линейной нагрузке.
Функциональность
трехфазный вход и однофазный выход;
плавный пуск;
резервное питание в течение 7 минут за счёт подключения внешних АБ (при 100% нагрузке);
совместимость в работе с генераторами;
функция «холодного» старта (запуск от АБ при отсутствии питающего напряжения);
встроенный автоматический байпас;
широкие возможности локального/удаленного мониторинга и управления.
Высокая надежность
многоуровневая электронная система защиты;
автоматический перезапуск при восстановлении после аварий;
полный набор функций контроля батарей;
самодиагностика при запуске и во время работы;
высокая перегрузочная способность (особенно важно при работе с двигателями);
срок службы – не менее 10 лет.
Энергоэффективность
поддержка режима работы ECO (экономия энергии в условиях нормального электроснабжения);
КПД 95% в режиме on-line и 99% в режиме ECO и при работе через байпас;
охлаждение вентиляторами с адаптивной скоростью вращения (увеличение срока службы системы охлаждения, уменьшение уровня шума).
Комплектация:
- ИБП переменного тока ST3115L - 1 шт.
- Руководство по эксплуатации - 1 шт.
- Упаковка - 1 шт.
- Гарантийный талон - 1 шт.
Технические характеристики Штиль ST3115L
Общие
- Полная мощность, кВА: 15
- Активная мощность, кВт: 12
- Форм-фактор: напольный
- Топология: on-line (с двойным преобразованием)
- Режимы работы: on-line, автономный, ECO
- Страна производитель: Россия
Входные характеристики
- Тип входной сети: трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
- Совместимость с генератором: да
- Номинальное фазное/линейное входное напряжение, В: 220/380
- Рабочий диапазон фазного/линейного входного напряжения, В: 160-275/275-475 при нагрузке 100%, 135-160/235-275 при нагрузке 75%, 90-135/155-235 при нагрузке 50%
- Предельный диапазон фазного/линейного входного напряжения, В: 90-295/155-510
- Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %: +20%, шаг настройки – 1 В, по умолчанию: +10%
- Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %: -20%, шаг настройки – 1 В, по умолчанию: -10%
- Номинальная входная частота, Гц: 50/60
- Допустимый диапазон входной частоты, Гц: 43-57
- Входной коэффициент мощности: 0,99
- Максимальный входной ток одной фазы, А: 30
- Плавный пуск: да
Выходные характеристики
- Тип выходного напряжения: однофазное
- Номинальное выходное напряжение, В: 220
- Диапазон настройки выходного напряжения, В: 220-240
- Точность стабилизации выходного напряжения, %: ±2
- Форма выходного напряжения: чистая синусоида
- Выходной коэффициент мощности: 0,8
- Номинальная выходная частота, Гц: 50/60
- Точность стабилизации выходной частоты, %: ±0,1
- Максимальный выходной ток, А: 67
- Коэффициент нелинейных искажений выходного напряжения, %: <2 при линейной нагрузке, <4 при нелинейной нагрузке
- Крест-фактор: 3:1
- Перегрузочная способность (при работе в режиме on-line или от батарей): 105-130% – в течение 600 с, 130-150% – в течение 60 с, более 150% – в течение 1 с (с последующим переключением на байпас)
- КПД в режиме on-line, %: 95
- КПД при работе через байпас или в режиме ECO, %: 99
- КПД в автономном режиме, %: 94
- Время переключения в автономный режим из режима on-line, мс: 0
- Время переключения в автономный режим из режима ECO, мс: 5
Аккумуляторные батареи (АБ)
- Наличие встроенных батарей: нет
- Поддержка подключения внешних АБ: да
- Тип АБ: герметичные, необслуживаемые, свинцово-кислотные
- Номинальное напряжение АБ, В: 192
- Номинальный ток заряда встроенного ЗУ, А: 2
- Функционал управления АБ: калибровка ёмкости, тесты (10-ти секундный, на заданное время работы, до полного разряда), защита от глубокого разряда, термокомпенсация заряда
- Холодный старт: да
- Срок службы АБ, лет: до 7 (в зависимости от условий эксплуатации)
Защита
- Перегрузка по выходу: электронная защита с автовосстановлением
- Короткое замыкание: электронная защита с автовосстановлением
- Перегрев: электронная защита с автовосстановлением
- Защита от «глубокого» разряда батарей: да
- Защита от аварии в ИБП: электронная аварийная защита
- Встроенный автоматический байпас: да
Панель управления и интерфейсы
- ЖК-дисплей: отображение рабочего состояния системы и основных входных и выходных параметров
- Функциональные клавиши: управление отображаемым на ЖК-дисплее меню, настройка ИБП
- RS-232: в базовой комплектации
- Ethernet: опция (требуется установка карты мониторинга)
- «Сухие» контакты: опция (требуется установка карты мониторинга)
- Отдельный ввод электронного байпаса: да
Подключение
- Входная сеть: клеммное подключение (L1, L2, L3, N, PE)
- Нагрузка (выходные разъёмы): клеммное подключение (L, N)
- Вход байпаса: клеммное подключение (L)
Надежность и эксплуатационные характеристики
- Установка: в помещении
- Диапазон рабочей температуры, °С: от +5 до +40
- Диапазон температуры хранения, °С: от -40 до +40
- Тип охлаждения: принудительное (встроенный вентилятор с регулировкой скорости вращения)
- Относительная влажность, %: от 0 до 95 (без конденсата)
- Рабочая высота, м: до 1000 м над уровнем моря
- Степень защиты от пыли и влаги: IP20
- Срок службы, лет: не менее 10
- Наработка на отказ, ч: не менее 100000
- Гарантийный срок, мес: 24
Механические характеристики
- Габаритные размеры ВхШхГ (без упаковки), мм: 585х255х565
- Масса, кг: 40
- Цвет корпуса: серый
