СКАТ-2400М DIN (84)

Описание СКАТ-2400М DIN (84)

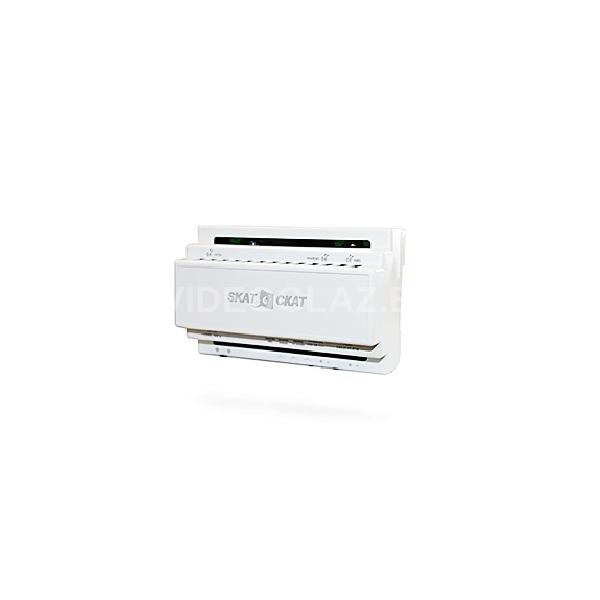

СКАТ-2400М DIN - профессиональный источник бесперебойного питания, выполнен в пластиковом корпусе предназначенном для установки на DIN-рейку. Он предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 24В постоянного тока. При подаче напряжения питающей сети источник питания анализирует наличие аккумуляторной батареи, отсутствие на выходе короткого замыкания или перегрузки, правильность подключения клемм АКБ и уровень напряжения на них.

Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. При отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ. СКАТ-2400М DIN использует импульсной схемотехники с высокой степенью интеграции, программируемый PIC-контроллер и преобразователь AC/DC с топологией FLYBACK. Избежать аварийного замыкания выходных клемм/перегрузки и выполнить запуск «тяжелых» нагрузок позволяет многоступенчатая адаптивная система защиты выхода.

DIN-реечные приборы можно вешать просто на стену, не используя DIN-рейку, с помощью обычных отверстий под винт.

Технические характеристики СКАТ-2400М DIN (84)

• Напряжение питающей сети 220 В, частотой 50 Гц, с пределами изменения от 187 до 242 ВВыходное напряжение (постоянного тока), В
• режим «ОСНОВНОЙ» - 27,0…27,8
• режим «РЕЗЕРВ» - 20,0…27,83
• Номинальный ток нагрузки, А - 1,3
• Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А не более - 1,5
• Максимальный ток нагрузки в режиме «РЕЗЕРВ», А  не более - 1,5
• Ток заряда АКБ, А - 0,2…0,35
• Величина напряжения на аккумуляторе, при котором индикатор «АКБ»  переходит в режим мигания,  с периодом 2 сек., В - 22,0…23,0
• Величина напряжения на АКБ, при котором происходит автоматическое отключение  выходного напряжения в режиме «РЕЗЕРВ», В - 21,0…22,0
• Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ,  не более - 30
• Максимальная мощность, потребляемая от сети переменного тока, ВА, не более - 50Характеристики релейных выходов
• максимальный ток, не более, мA - 50
• максимальное напряжение, не более, В - 60
• Аккумуляторы герметичные свинцово-кислотные  соответствующие стандарту CEI IEC 1056-1 (МЭК 1056-1), количество, шт - 2
• номинальное напряжение, В - 12
• емкость, Ач - 4,5—7
• рекомендуемая емкость, Ач - 7
• Сечение проводов подводимых к клеммам, мм2, не более - 1,5
• температура окружающей среды, °С - от -10 до +40
• относительная влажность воздуха при температуре +25 °С, не более, % - 90
• Степень защиты оболочкой по ГОСТ 14254-96 - IP20
• Габаритные размеры ШхВхГ, мм, не более - 139х89х65
• Масса (без АКБ), кг, не более НЕТТО (БРУТТО) - 0,28 (0,36)
