Описание СКАТ СКАТ-2400М (75)

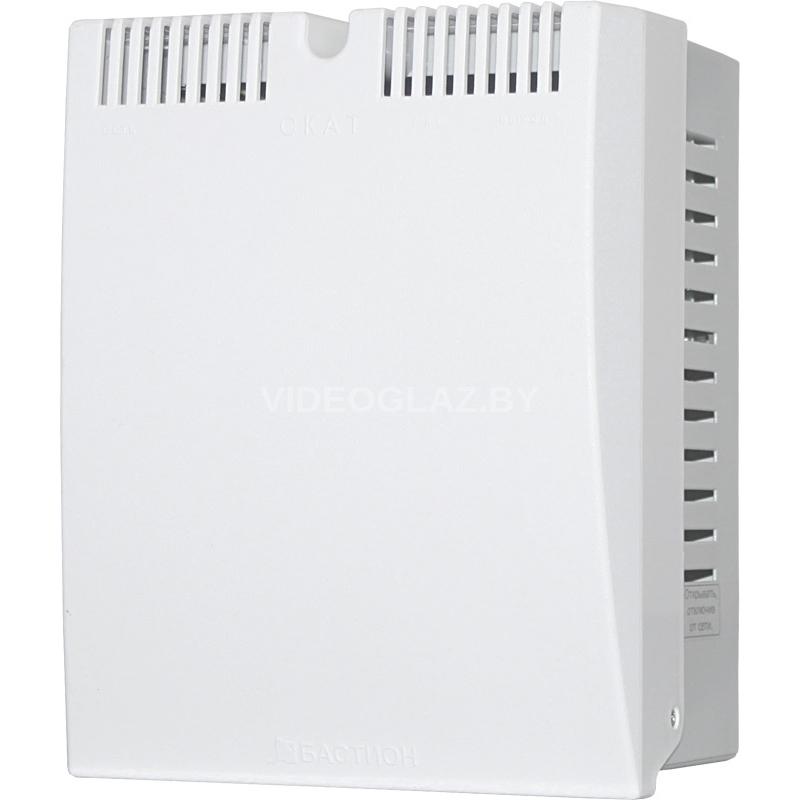

Малогабаритный блок питания СКАТ-2400М предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации и других потребителей с токами нагрузки от 0,3 до 1,5А при номинальном напряжении 24В постоянного тока во время отключения электроэнергии в сетях питания.

Передовые технологии и опыт мы собрали в одном приборе. Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы. Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД. Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя. Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи. Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.

СКАТ-2400М обеспечивает

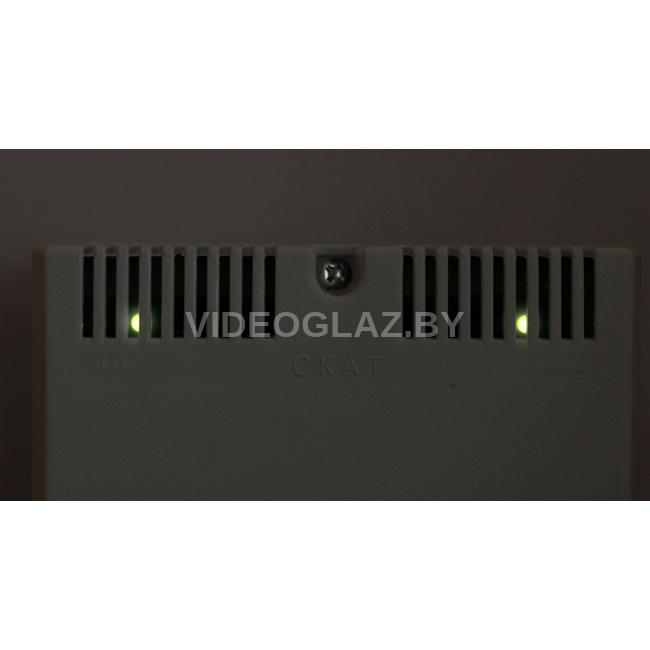

  • световую индикацию наличия напряжения электрической сети
  • световую индикацию наличия выходного напряжения
  • световую индикацию заряда АКБ
  • питание нагрузки стабилизированным напряжением при наличии напряжения в электрической сети, режим «Основной»
  • автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при снижении напряжения электрической сети ниже допустимого уровня или при отключении электрической сети, режим «РЕЗЕРВ»
  • резервное питание нагрузки постоянным напряжением
  • оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «ОСНОВНОЙ» согласно п. 6 таблицы
  • защиту АКБ от глубокого разряда
  • защиту от переполюсовки клемм АКБ
  • электронную защиту от короткого замыкания клемм АКБ
  • защиту от короткого замыкания на выходе с отключением выходного напряжения
  • автоматическое восстановление выходного напряжения после устранения причины замыкания
  • защиту нагрузки от аварии изделия
  • выдачу информационного сообщения «Переход на резерв», посредством переключения контактов реле. При наличии сети контакты замкнуты, при пропадании сети контакты размыкаются
  • режим «холодный пуск» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».

    Технические характеристики СКАТ СКАТ-2400М (75)

    • Напряжение питающей сети ~220 В, частотой 50±1 Гц с пределами изменения, В: 175…245
    • Выходное напряжение постоянного тока, В: при наличии напряжения сети ~220 В, режим «ОСНОВНОЙ»: 27,0…27,8 при отсутствии напряжения сети ~220 В, режим «РЕЗЕРВ»: 20,0…27,8
    • Номинальный ток нагрузки, А: 1
    • Максимальный ток нагрузки в режиме «ОСНОВНОЙ» кратковременно (5 сек.), А: 1,5
    • Максимальный ток нагрузки в режиме «РЕЗЕРВ», А: 1,5
    • Ток заряда АКБ, А, не более: 0,65
    • Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В: 21,0…22,0
    • Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более: 30
    • Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 5,0

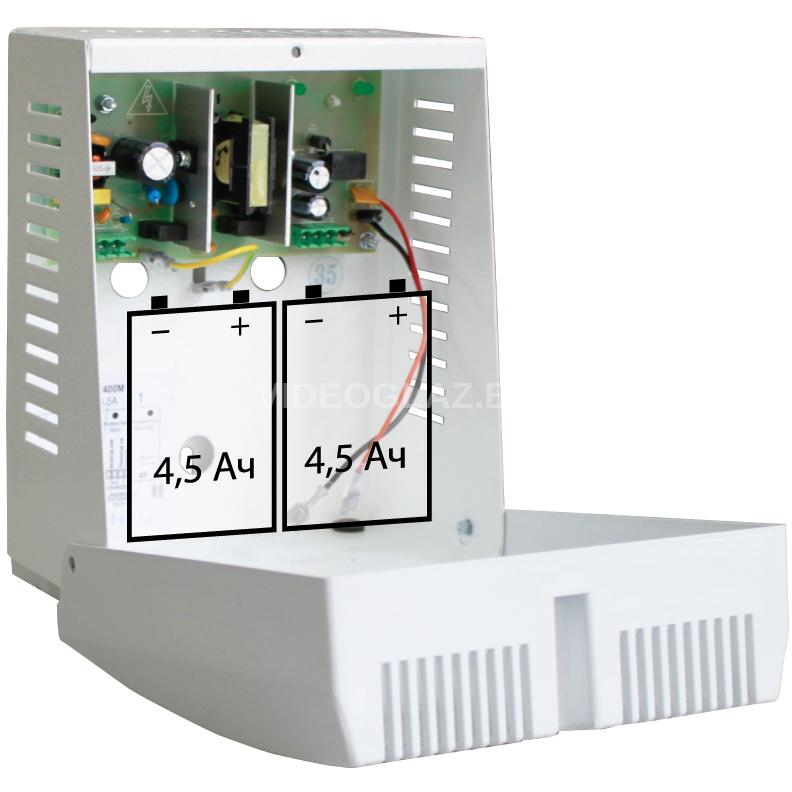

    • Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
    • Рекомендуемая емкость АКБ, Ач: 4,5
    • Количество АКБ, шт.: 2
    • Характеристики релейного выхода: напряжение, В, не более: 60 ток, мА, не более: 50
    • Сечение провода, зажимаемого в клеммах колодок, мм2, не более: 1,5
    • Габаритные размеры ШхГхВ, не более, мм: без упаковки: 170х210х136 в упаковке: 175х215х140
    • Масса, НЕТТО (БРУТТО), кг, не более: 1,1 (1,2)
    • Диапазон рабочих температур, °С: -10…+40
    • Относительная влажность воздуха при 25 °С, %, не более: 90
    • Степень защиты оболочкой по ГОСТ 14254-96: IP20
